Como lançar um cabo de protensão?

Entre os objetivos básicos da protensão estão a limitação ou a eliminação das tensões de tração no concreto, o melhor aproveitamento dos materiais e a redução dos deslocamentos (flechas). Isso é garantido a partir da aplicação de forças de tração na armadura, que transmitem esforços de compressão ao concreto, de forma a melhorar o seu desempenho frente às diversas solicitações durante a vida útil da obra. Dessa forma, o concreto protendido vem sendo utilizado cada vez mais em estruturas de edifícios graças à sua capacidade de vencer vãos livres de grandes dimensões com elementos de altura reduzida e de maneira econômica.

Para auxiliar os projetistas na utilização do recurso de concreto protendido no AltoQi Eberick, criamos uma série de artigos que exemplificam desde como definir os parâmetros necessários para realizar o lançamento dos cabos, até as verificações realizadas nas faixas protendidas e detalhamentos gerados. Para isso, em cada artigo será utilizado um arquivo de projeto de exemplo para facilitar a compreensão dos procedimentos. Todavia, ressaltamos que para utilizar o recurso de concreto protendido, você deve possuir o módulo Concreto Protendido.

Assuntos tratados neste artigo

Como lançar um cabo de protensão?

O lançamento de cabos de protensão no AltoQi Eberick é um procedimento relativamente simples, mas que exige alguns cuidados para que ele apresente as excentricidades e propriedades desejadas.

Em vista disso, o artigo em questão tem o intuito de mostrar um procedimento generalizado para realizar o lançamento de cabos de protensão. Para isso, será considerada uma laje maciça com as propriedades indicadas abaixo, sendo que o tipo de cordoalha e de protensão adotados serão os informados abaixo.

Configurações

Para configurar o cobrimento dos cabos, acesse o comando Guia Estrutura > Configurações > Projeto > Materiais e durabilidade > Protensão > Cobrimento dos cabos:


Antes de iniciar o lançamento do cabo, é necessário que já exista uma laje inserida em um contorno ou então uma viga, para que possa recebê-lo. Caso contrário, será emitida a mensagem indicada abaixo ao tentar finalizar o lançamento do cabo:

Passo a passo

Com a laje ou viga já lançada, você deve acessar o croqui do pavimento desejado, no caso do exemplo o pavimento "Tipo", e executar o comando Lançamento - Protensão - Cabo de protensão (Botão mceclip0.png).

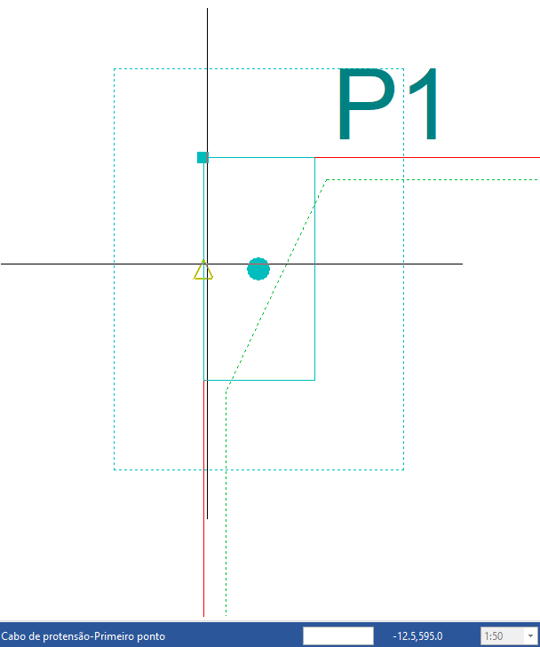

Como referência para o primeiro ponto, será utilizado o ponto médio da face externa de maior dimensão do pilar P1, para isso habilitaremos o ponto notável Ponto médio (mceclip1.png).

💡 Dica Suporte: Para mais informações sobre capturas de pontos notáveis, acesse o artigo  Captura de pontos notáveis no Eberick em nossa base de conhecimento.

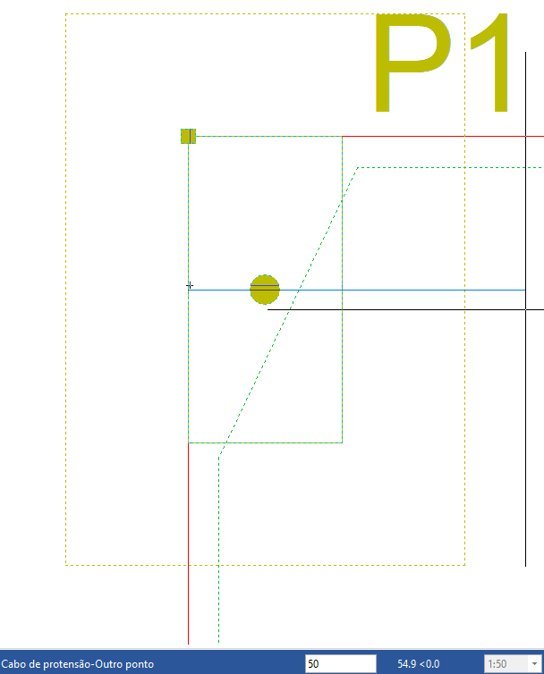

Em sequência será solicitado outro ponto, o qual será definido como 50 cm à direita, paralelo ao Eixo X, para isso a ferramenta Ortogonal (Botão  ou tecla de atalho <F8>) será acionada, visto que o cabo será lançado reto em planta.

O valor de 50 cm atende à exigência de ponta reta do item "18.6.1.5 Extremidades retas" da NBR 6118:2014.


Para o próximo ponto, selecionaremos o nó do pilar P2, para isso habilitaremos o ponto notável Extremidade (mceclip1.png):


O penúltimo ponto será definido à 50 cm de distância da extremidade da laje, de modo a atender à exigência de ponta reta também na outra extremidade. Para isso, utilizaremos a ferramenta de captura Ponto relativo (Botão ) e o ponto notável Perpendicular (Botão mceclip2.png).

Sendo assim, selecione a ferramenta e o ponto notável, em seguida a outra extremidade da laje, que condiz com a face externa do pilar P3, de modo a manter o traçado retilíneo do cabo. Em sequência, informe os valores de deslocamentos x,y como -50,0, conforme indicado na imagem abaixo:

Por fim, desabilite a ferramenta de captura Ponto relativo (Botão ), e em seguida clique sobre a extremidade da laje, que condiz com a face externa do pilar P3. Em sequência clique com o botão direito do mouse em um lugar qualquer da tela, com isso o lançamento será finalizado:

Para facilitar o entendimento do processo de lançamento, você pode acompanhar o procedimento realizado pelo vídeo disponibilizado abaixo:

Representação e recursos adicionais

Cotas do perfil vertical

Após finalizar o lançamento, é possível verificar que o AltoQi Eberick automaticamente apresenta as cotas do perfil vertical do cabo no croqui, as quais podem ser desativadas da visualização, caso o usuário deseje. Para isso, acesse o comando Guia Estrutura > Desenho > Entrada gráfica > Protensão e desabilite a opção Perfil vertical do cabo.

Posicionar texto do cabo de protensão

Além disso, é possível reposicionar o nome do cabo de protensão, para facilitar a seleção dos mesmos para edição, principalmente quando existem cabos sobrepostos em planta.

Para isso, acesse a guia Lançamento e no grupo Protensão, habilite o comando Posicionar texto do cabo de protensão (Botão ) como indicado na ilustração abaixo:

Visualização dos pontos de controle

A partir da atualização 2024-11, é possível habilitar a visualização dos pontos de controle diretamente no croqui.

Com isso, o usuário tem ainda mais facilidade de visualizar os pontos importantes para a modelagem dos cabos de protensão, facilitando ainda mais eventuais ajustes necessários na modelagem e tornando mais intuitivo o uso das ferramentas de manipulação do AltoQi Eberick.

Confira uma rápida demonstração no vídeo abaixo:



Material de apoio

Para facilitar a compreensão dos recursos e conceitos apresentados neste artigo, abaixo constam os links dos vídeos, que complementam a explicação sobre os respectivos recursos e conceitos.

Cabendo destacar, que os vídeos da série de apresentação do módulo foram realizados sobre arquivos de projetos diferentes dos existentes nesta série de artigos.

Download

Exemplo_Artigo_Lançamento_Cabo.prj

Perguntas Frequentes

Como lançar cabos com traçado curvo em planta no Eberick?

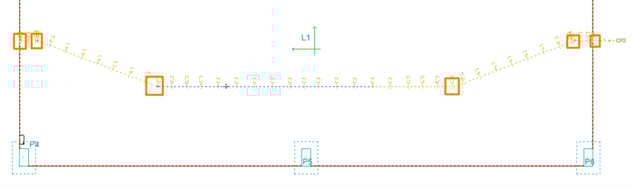

No AltoQi Eberick, o traçado dos cabos em planta é definido a partir da inserção de pontos de controle. Para representar um percurso curvo, você deve posicionar múltiplos pontos ao longo do caminho desejado, ajustando sua distribuição conforme a geometria da curva.

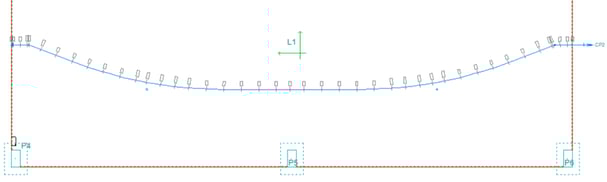

A forma como esses pontos são definidos influencia a representação do cabo em planta. Quando o traçado possui raios maiores, o programa irá representar a curvatura em planta, resultando em uma aproximação visual de curva. Já em situações com raios menores, as mudanças de direção permanecerão representadas através de trechos lineares.

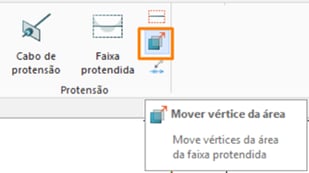

Para as faixas protendidas, o procedimento é o mesmo. Após definir os pontos conforme o traçado desejado e informar a largura da faixa, é possível refinar o lançamento utilizando o comando Mover vértice da faixa, ajustando os pontos para obter melhor aderência ao traçado previsto.
