Com a expansão da metodologia BIM na construção civil, tornou-se possível desenvolver todo o ciclo de projetos utilizando modelos digitais. Entretanto, a adoção dessa metodologia ocorre de forma gradual e, em muitos casos, ainda existem disciplinas desenvolvidas em ambiente 2D, sem o uso de ferramentas BIM.
Para atender essa realidade, o AltoQi Visus Cost Management disponibiliza funcionalidades que permitem trabalhar em um fluxo híbrido, combinando quantitativos extraídos de modelos BIM com informações provenientes de planilhas eletrônicas.
Índice:
Como funciona a importação de quantitativos por planilha?
Neste modo de trabalho, você poderá desenvolver um projeto de orçamento a partir de:
-
Planilhas XLSX contendo listas de quantitativos;
- Estruturas analíticas de projeto (EAP);
- Arquivos DWG ou PDF;
- Projetos sem a utilização de modelos BIM.
Como importar uma planilha XLSX para um novo projeto?
Para desenvolver um projeto de orçamento importando a lista de quantitativos de uma planilha eletrônica, basta seguir os seguintes passos:

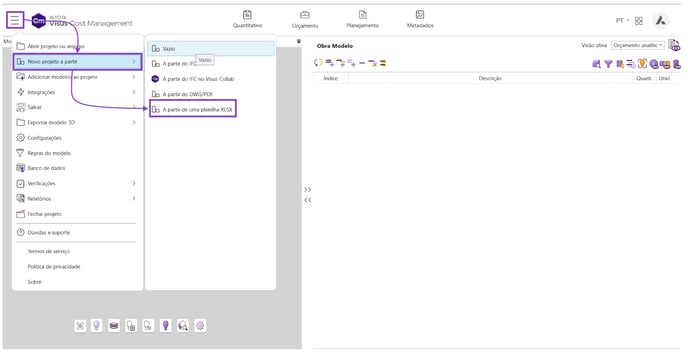

- No menu principal, clique na opção Novo projeto a partir;
- Em seguida selecione a opção A partir de uma planilha XLSX.

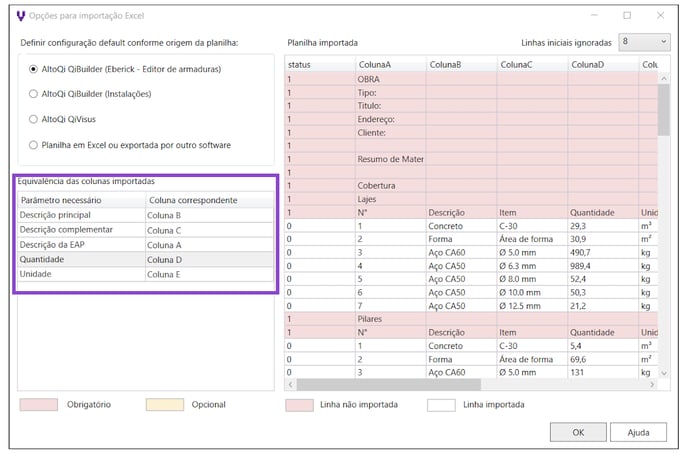

Será apresentada a janela de opções de importação, mostrada na imagem a seguir. Nela defina:
- A correspondência das colunas, informando em qual coluna a informação esta localizada;
- As linhas iniciais que serão ignoradas na importação;
Conteúdo de cada coluna
- Coluna A: Contém a descrição da ordem da EAP realizada na planilha de orçamento;
- Coluna B: Contém as descrições principais dos elementos, sendo esta uma coluna de informações obrigatórias;
- Coluna C: Contém as descrições complementares dos elementos;
- Coluna D: Contém a quantidade de elementos existentes no quantitativo do projeto;
- Coluna E: Contém as unidades de medição dos insumos (obrigatória);
Note, que também é possível adotar uma configuração default em casos de planilhas de origem de outros softwares como o AltoQi Builder, AltoQi Eberick, Editor de Armaduras e AltoQi Visus.

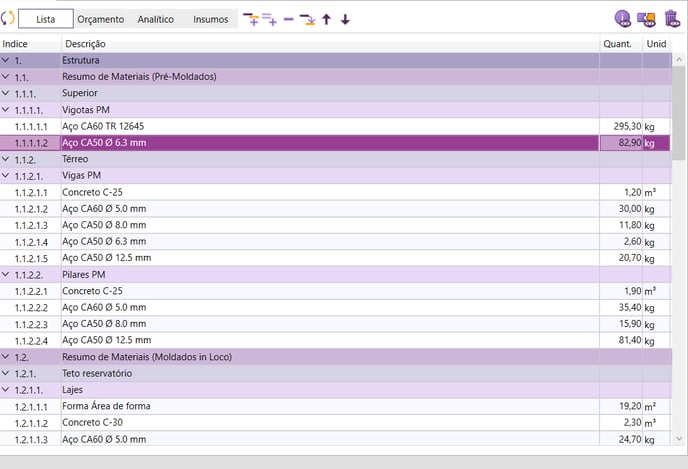

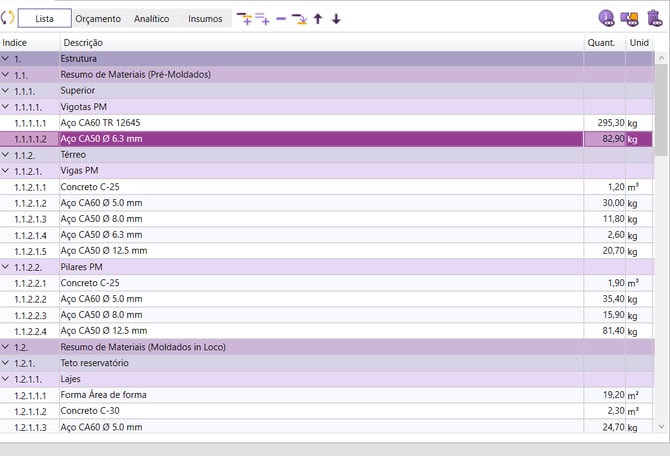

Abaixo temos o resultado de uma importação de lista de quantitativos.
Como associar quantitativos importados a um banco de composições?

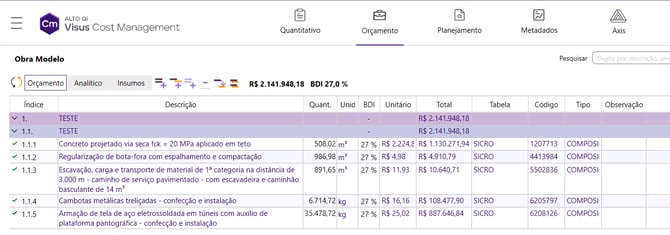

Além da importação dos quantitativos, é possível realizar a associação automática dos itens importados a composições existentes em um banco de dados de composições.

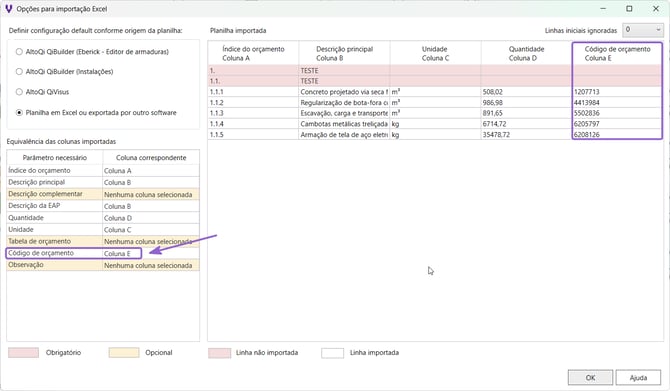

Para isso, a planilha deve conter uma coluna com o código da composição desejada.
O código informado na planilha deve ser exatamente igual ao código cadastrado no banco de composições utilizado pelo projeto.
Caso exista qualquer divergência, como:
- Caracteres adicionais;
- Espaços em branco;
- Diferenças de numeração;
- Alterações de formatação;
a composição não será localizada e a associação automática não será realizada.
Como importar uma planilha XLSX em um projeto que já possui modelos BIM?

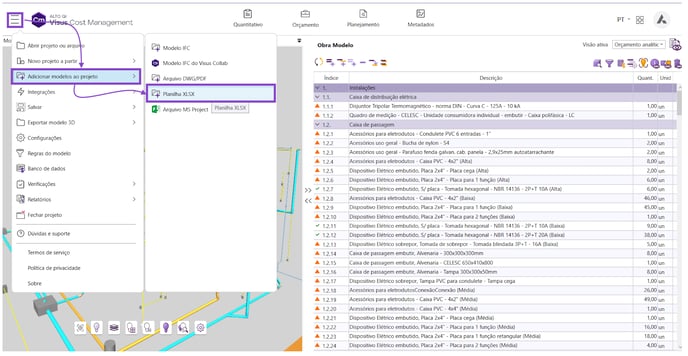

- No menu principal, clique na opção Adicionar modelos ao projeto;
- Em seguida selecione a opção Planilha XLSX.
Dessa forma, o orçamento poderá ser desenvolvido em um fluxo híbrido, combinando:
- Quantitativos extraídos automaticamente dos modelos BIM;
- Quantitativos importados por meio de planilhas eletrônicas.
Perguntas frequentes
1. É possível importar observações e outras colunas adicionais da planilha?
Sim, é possível através das colunas personalizadas.
Para importar, você deve ter as colunas correspondentes criadas antes da importação, conforme instruções deste artigo: Colunas personalizadas no AltoQi Visus Cost Management.

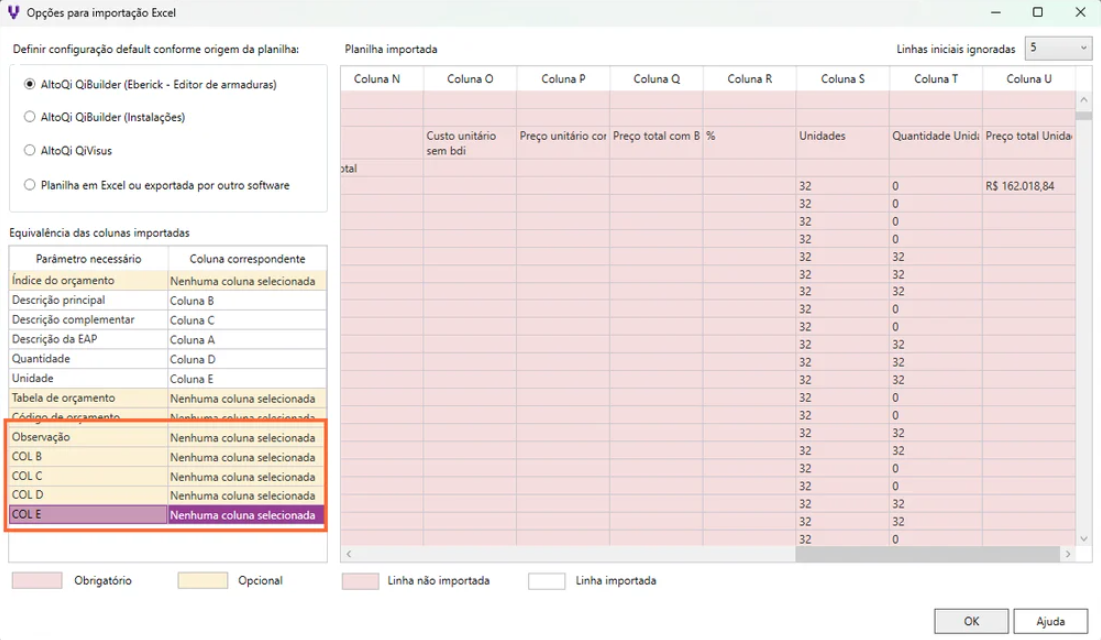

Durante a importação, poderá realizar a relação das colunas da sua planilha com as colunas personalizadas criadas, que serão exibidas na janela de importação.
2. Posso associar automaticamente os quantitativos importados às composições do banco de dados?
Sim. Para isso, a planilha deve conter uma coluna com o código da composição.
O código informado deve ser exatamente igual ao código existente no banco de composições. Caso haja divergências, a associação automática não será realizada.
3. Posso utilizar quantitativos importados junto com modelos BIM?
Sim. O Visus Cost Management permite trabalhar em modo híbrido, combinando quantitativos importados por planilhas XLSX com quantitativos extraídos de modelos BIM.
