Por que os aparelhos sanitários não estão aparecendo na planta baixa gerada através do comando plano de corte?

Na plataforma AltoQi Builder, o comando Plano de corte tem como função gerar automaticamente plantas de referência 2D para cada pavimento da edificação obtidas de planos horizontais gerados sobre os modelos 3D importados para o projeto. Em vista disso, é possível gerar planos de corte da arquitetura a partir do modelo 3D do projeto arquitetônico importado nos formatos IFC.

Observação: Para mais detalhes sobre o comando Plano de corte, recomenda-se a leitura do artigo Como usar o modelo 3D de base para o lançamento 2D utilizando a ferramenta Plano de corte em planta?.

Neste artigo serão demonstradas alternativas de como solucionar a situação na qual a planta baixa gerada do comando Plano de corte não apresenta elementos como os aparelhos sanitários, exemplificado na figura abaixo, em que a área de serviço e a cozinha estão completamente vazias:

1 - Verificando e desativando a classe de Ambientes

Execute o comando Plano de corte novamente. Para isso, selecione o comando Edificação (guia Elementos, grupo Acessar):

Depois, na janela Edificação, selecione o comando Plano de corte, indicado abaixo:

Na janela Plano de corte que será aberta, em Padrão de abrangência dos objetos clique em Personalizar...
Na janela Elementos 3D, desabilite o grupo "Ambiente", como mostra a figura abaixo:

Após finalizar a geração dos planos de corte, perceba que os aparelhos sanitários e outras mobílias serão representados, conforme exemplifica a figura abaixo:

2 - Verificando se os elementos estão em exibição no ambiente 3D

Na situação 2, em decorrência da personalização da exibição do ambiente 3D, o uso do comando para ocultar alguma disciplina, rede ou um objeto específico da visualização, faz com que elementos não apareçam nos planos de corte, pois é necessário que os elementos estejam em exibição no ambiente 3D para o programa possuir a geometria do conteúdo e então poder planificar.

Portanto, como o plano de corte é uma planificação dos elementos que estão no 3D, é imprescindível que os elementos estejam em exibição no 3D para poderem ser processados e gerados nos desenhos.

Como solucionar o caso?

Para resolver e voltar a exibir os elementos, deve-se abrir o ambiente 3D geral, pelo comando presente no cabeçalho do programa.

Com o 3D aberto, verifique se os elementos que não estão presentes na planificação também não estão em exibição no ambiente 3D.

Para voltar a exibir os elementos, clique no comando Elementos;

Com a janela Elementos aberta do lado direito da tela, verifique se as opções de seleção para os elementos que não estão aparecendo no detalhamento estão ativos.

Caso estejam desativados, basta marcar a caixa de seleção para restaurar a visualização.

É importante ressaltar que as disciplinas possuem redes, e dentro de cada rede, podem conter elementos que não estão com a visualização marcada. Por isso, é importante abrir cada tópico e verificar a marcação das opções.

Após remarcar a visualização dos elementos no ambiente 3D, gere novamente o plano de corte.

3 - Personalizando a altura dos cortes para aumentar ou diminuir a faixa de abrangência

Acesse a aba Elementos, grupo Acessar, comando Edificação.

Na janela de Edificação clique no comando Plano de corte ();

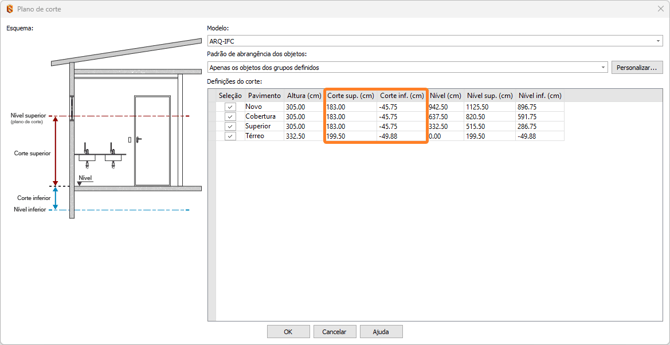

Na janela aberta, são informados os dados usados para a geração dos cortes, conforme apresentados na imagem abaixo e descritos a seguir.

Nesta janela, personalize e teste diferentes valores de Corte Sup. (cm) e Corte Inf. (cm), de forma que a altura utilizada possa pegar elementos mais acima ou mais abaixo do estabelecido de forma automática.

Por exemplo, se arquitetura do chuveiro está a uma altura de 250cm, e o plano de corte superior está a 210cm, o chuveiro não será considerado na planificação, por estar fora da altura de corte.

Corte superior: campo editável para estabelecer a altura de corte superior em relação ao nível do pavimento. A coluna Corte sup. (cm) diz respeito ao posicionamento do corte em relação ao nível do pavimento. É importante que esse corte seja posicionado a uma altura que permita a visualização dos elementos imprescindíveis ao projeto. Um corte muito baixo, ou muito alto, pode não exibir objetos como portas e janelas. Caso isso ocorra, tais objetos serão ocultados na planta 2D;
Corte inferior: campo editável para estabelecer a altura de corte inferior em relação ao nível do pavimento. A coluna Corte inf. (cm) define o “campo de visão” do corte. É importante que em pavimentos intermediários e superiores o plano do corte inferior esteja pouco abaixo do nível de referência do pavimento. Com isso, evita-se a apresentação de objetos não desejados de um pavimento inferior. Já em pavimentos térreos, em que é necessária a visualização do posicionamento de fundações e outros objetos vinculados ao terreno, é importante que o plano de corte inferior esteja ainda mais abaixo do nível de referência do pavimento;

Observação: Os dados informados nos campos "Padrão de abrangência dos objetos" e "Definições de corte" aplicam-se ao modelo 3D selecionado, podendo ser estabelecidas configurações individuais para cada modelo.

Neste artigo foi abordada uma das soluções para contornar a situação na qual os aparelhos sanitários não são exibidos na planta baixa gerada através do comando Plano de corte.

Caso a solução apresentada não seja suficiente para resolver a situação, crie uma solicitação de Suporte Técnico conforme as orientações do artigo Tenho uma dúvida, como entro em contato com o Suporte Técnico?, enviando o arquivo de projeto e modelo 3D externo utilizado no processo de planificação e envie o modelo 3D que está sendo usado no plano de corte.
