Como rastrear elementos no modelo 3D?
Por vezes, ao quantificar uma obra, precisamos identificar o elemento que estamos analisando, ou ainda saber onde determinado material ou serviço está sendo aplicado.
O AltoQi Visus, dispõe do recurso de rastreabilidade dos elementos quantificados, com esta funcionalidade, o elemento associado ao quantitativo listado, será destacado no modelo 3D. Estes comandos, também permitem identificar, os elementos associados com as composições e insumos, a qualquer momento ou estágio do processo de orçamentação.

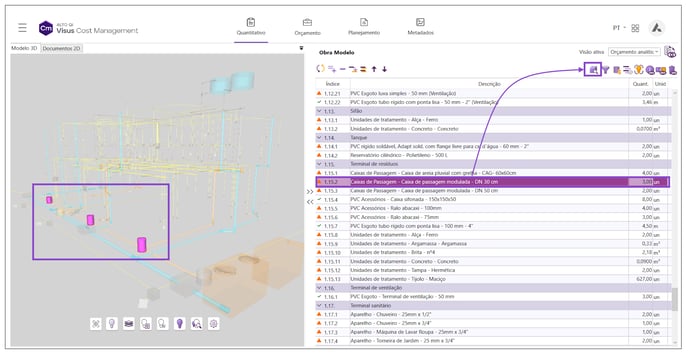

- Localizar elementos (botão
), disponível na barra de ferramentas superior, destaca todos os elementos associados ao item selecionado no orçamento, conforme destacado na imagem abaixo.
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsnb947e6d098333a6995d0705b368ab62436ddb35addc2bef444ecd6b6d27334e844da1922e6d00b9701e0ba1677446610.png)

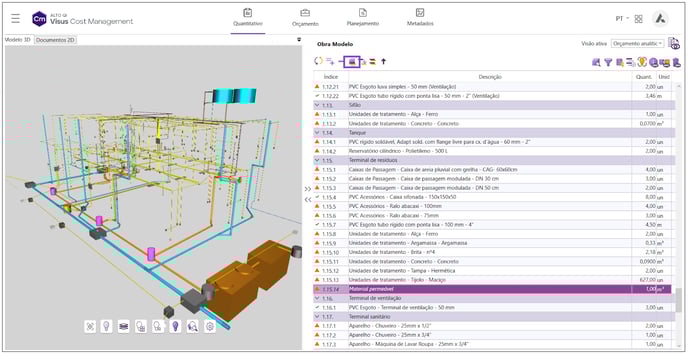

- Localizar elemento (botão
), irá destacar cada elemento associado ao item selecionado individualmente na visualização 3D. Caso você clique novamente no comando, mantendo o item selecionado no orçamento, o programa irá alternar o elemento destacado no modelo 3D, de modo que todos os elementos associados ao item possam ser visualizados individualmente.
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn879b0463ab5c58ee314bf82adb594eae4f90aaaea520245b48136720f842b033f9ae79a059109ebe7088126cb9d2627e.png)
Este comandos podem ser utilizados em todas as etapas do processo de orçamentação, permitindo que possamos identificar no modelo 3D até mesmo o elemento associado com os insumos listados no orçamento.
Associação de elementos selecionados no modelo 3D à lista de quantitativos
O AltoQi Visus, também dispõe de um recurso para associar quantitativo(s) adicionado(s) manualmente à elementos selecionados no Modelo 3D, o elemento associado ao quantitativo listado, será destacado no modelo 3D. Para isso é preciso:
- Adicionar quantitativo (botão
);
- Selecionar o elemento que deseja associar ao quantitativo;
- E clicar em Associa os elementos selecionados no modelo 3D ao quantitativo (botão
).
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsnafda29c795c3c6a1f25738c2cdbde8c2424ef762230b76a3f0346ed0e3dafc1e21c94bc21ac8a304dee95e3705a0c9ad.png)
