Como exportar o modelo 3D no formato IFC no AltoQi Eberick - Compatível com softwares BIM

O AltoQi Eberick permite a exportação da estrutura lançada em formato .IFC, o qual está alinhado com o conceito BIM e é utilizado mundialmente em programas como ArchiCAD, Solibri, Revit, Navisworks, Tekla, entre outros.

Neste artigo e no vídeo abaixo apresentaremos como realizar o procedimento de exportação do modelo IFC através do menu  Arquivo   ou através da guia   Colaboração,   disponível no Pórtico 3D. Neste artigo, você aprenderá:



Como exportar um modelo IFC através do menu Arquivo

Acesse o menu   Arquivo   - submenu   Interoperabilidade BIM   - comando   "Exportar modelo 3D... ;

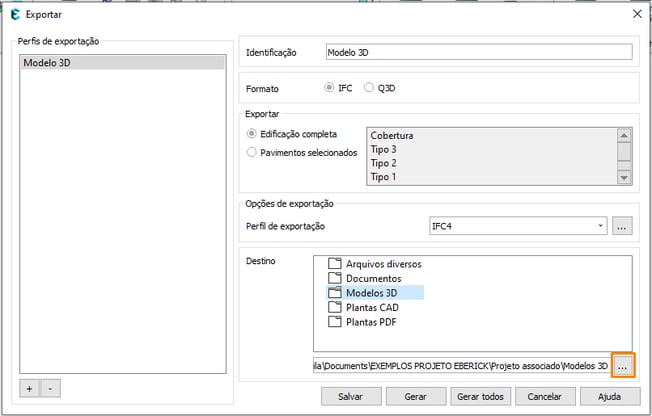

  •  A janela Perfis de exportação será aberta;
  • Em   Identificação   informe o nome desejado;
  • Em   Formato   selecione a opção   IFC ;
  • Em   Exportar  selecione   Edificação   completa  se desejar exportar a edificação inteira ou selecione   Pavimentos selecionados  se deseja exportar apenas alguns pavimentos;
  • Em   Opções de exportação   selecione o  Perfil de exportação  entre as opções a exportação conforme desejar;
  • Em   Destino   escolha o local onde o arquivo gerado será armazenado, podendo definir dentre as pastas existentes no  Gerenciador   de arquivos,   como exemplo   Modelos 3D,  ou em qualquer outra pasta em seu computador, mas para isso será necessário clicar em   "..."   para localizar a pasta desejada;


  • Após definir as opções de exportação, clique em " Gerar " para realizar a exportação do projeto na extensão .IFC.

Como exportar um modelo IFC através da guia Colaboração no ambiente 3D

  • Gere o Pórtico 3D através da guia   Estrutural -    Grupo  3D -    Comando   Pórtico 3D;

  • Acesse a guia   Colaboração -   Grupo  Interoperabilidade BIM -   Comando   Exportar modelo 3D...;

  • A janela Perfis de exportação será aberta;
  • Em   Identificação   informe o nome desejado;
  • Em   Formato   selecione a opção   IFC;
  • Em   Exportar  selecione  "Edificação   completa"  se desejar exportar a edificação inteira ou selecione    "Personalizado"   se deseja importar apenas alguns pavimentos ou algumas disciplinas;
  • Em  "Opções de exportação"   selecione o  Perfil de exportação  entre as opções a exportação conforme desejar;
  • Em   Destino   escolha o local onde o arquivo gerado será armazenado, podendo definir dentre as pastas existentes no  Gerenciador   de arquivos,   como exemplo   Modelos 3D,  ou em qualquer outra pasta em seu computador, mas para isso será necessário clicar em   "..."   para localizar a pasta desejada.;
  • Após definir as opções de exportação, clique em "Gerar" para realizar a exportação do projeto na extensão .IFC.
Como incluir no IFC elementos não modelados no AltoQi Eberick


Em algumas situações, o projeto pode possuir elementos provenientes de um IFC vinculado que não foram modelados diretamente no AltoQi Eberick, mas que precisam compor o modelo final exportado.

O Eberick permite incluir esses elementos na exportação por meio do recurso Obter elemento 3D, disponível no ambiente 3D.

  • Acesse o ambiente 3D do projeto.

  • Localize na aba Colaboração o grupo Elementos 3D.

  • Utilize o comando Obter elemento 3D.

  • Selecione o elemento desejado no modelo vinculado. Desse modo ele passará a compor o modelo exportável.


Observação: O grupo Elementos 3D e o comando Obter elemento 3D podem não estar disponíveis em versões 2023 ou anteriores. Para mais informações sobre atualizações de recursos, acesse a Ajuda do programa.

Como definir quais elementos não serão exportados no IFC

Durante o desenvolvimento do projeto, podem ser criados elementos auxiliares ou adaptações técnicas que não devem compor o modelo final em IFC.

A partir da atualização 2025-02, nas versões Assinatura, é possível definir diretamente no ambiente 3D quais elementos não serão exportados.

  • Acesse o ambiente 3D do projeto.

  • Selecione o elemento que não deve ser exportado.

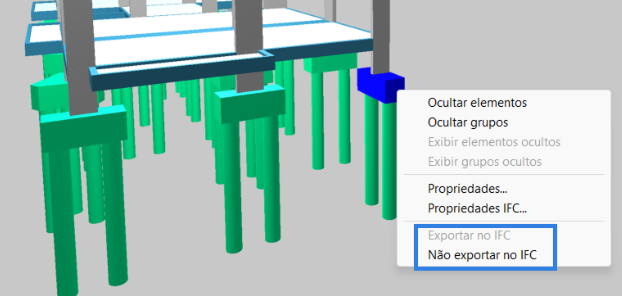

  • Clique com o botão direito do mouse sobre o elemento selecionado.

  • Escolha a opção Não exportar no IFC.

O elemento permanecerá no modelo para fins de visualização e análise interna, mas será desconsiderado na geração do arquivo IFC.

Perguntas frequentes

1. Como gerar arquivo .txt no Eberick?

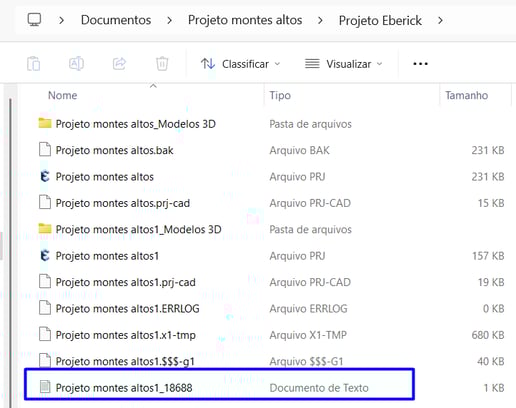

O programa gera esse arquivo automaticamente ao processar a estrutura. Ele fica localizado na pasta da edificação criada em seu computador, dentro da pasta Projeto Eberick.
