Configurações avançadas de lançamento de Sprinklers no AltoQi Builder

O lançamento da rede de sprinklers no AltoQi Builder corresponde à etapa de modelagem do sistema de combate a incêndio, na qual são definidos os dispositivos, as conexões e a configuração geométrica da rede. Essa etapa é fundamental para garantir que o modelo represente corretamente o comportamento hidráulico do sistema, permitindo que as fases posteriores de dimensionamento e verificação sejam realizadas com consistência.

Neste contexto, o projetista deve considerar diferentes aspectos do lançamento, como o tipo de sprinkler utilizado (pendente ou upright), a configuração da rede em malha ou grelha, além da inserção de elementos específicos, como válvulas de governo e alarme (VGA) e eventuais integrações com redes de hidrantes. Este artigo reúne as orientações necessárias para o correto lançamento desses componentes, assegurando a continuidade do fluxo e a integridade do modelo hidráulico.

Assuntos tratados neste artigo

    Lançamento da rede de Sprinklers em malha ou grelha

    Uma das funcionalidades da plataforma AltoQi Builder é o dimensionamento de redes de Sprinklers em malha. As redes malhadas mais comuns possuem dois formatos: anel e grelha. Neste artigo será mostrado um exemplo de como lançar a rede de Sprinklers no formato de grelha.

    Visto que ainda não há um comando específico para o lançamento automático de redes fechadas, neste artigo será realizado o lançamento automático de uma rede ramificada (aberta), e em seguida serão feitos procedimentos manuais para efetuar o fechamento da rede.

    Como exemplo para ilustrar os lançamentos, será utilizada a planta apresentada na imagem abaixo:



    • Primeiramente, lance a rede de Sprinklers ramificada conforme já abordado no artigo Critérios e configurações de projeto de sprinklers no AltoQi Builder;

    • Acesse a guia Desenhos" grupo Construir e ative o comando Linha;



    • Desenhe uma linha marcando exatamente o eixo central deste lançamento. Isto é, o eixo que corta os ramais exatamente na metade;



    A linha criada no passo anterior servirá para indicar o plano do espelho, pois a intenção é aproveitar os tubos alimentadores que foram lançados automaticamente, espelhando-os para o lado oposto.

    • Acesse a guia Desenhos, grupo Manipular, comando Espelhar;



    • Selecione os trechos dos tubos alimentadores e os pequenos trechos que abastecem os primeiros Sprinklers de cada ramal. A imagem abaixo destaca estes trechos na cor laranja.



    IMPORTANTE: Para que as conexões também sejam selecionadas, devem ser usados retângulos da DIREITA para a ESQUERDA, garantindo que todos os elementos dentro dele serão selecionados.

    • Continue com esta seleção até o último ramal da rede. A imagem abaixo, destaca na cor laranja os trechos que devem ser selecionados;



    • Tecle <ENTER> para confirmar a seleção;
    • Na barra de comandos será solicitado um Ponto de referência para o espelhamento;



    • Selecione como Ponto de referência algum ponto da linha que foi criada anteriormente;



    • Na barra de comandos será solicitado Outro ponto;



    • Selecione um segundo ponto na mesma linha desenhada anteriormente, por exemplo o ponto médio da linha;
    • Após selecionar o Outro ponto será apresentada a mensagem abaixo, na qual deve ser escolhida a opção Sim;



    Com isso, todos os trechos selecionados serão copiados para o lado oposto da rede, conforme imagem abaixo:



    Observação: Os triângulos amarelos apresentados na imagem acima estão sendo apresentados pois as peças devem ser reajustas. Neste caso, recomendamos a leitura do artigo: Definindo as peças do projeto no AltoQi Builder.

    Confira se todos os trechos foram de fato copiados com sucesso.

    Para que a rede seja calculada devidamente como grelha, é necessário fazer o lançamento de um conduto Alimentador antes do primeiro ramal, fazendo a ligação dos Alimentadores já presentes no croqui.

    • Acesse a guia Lançamento, no grupo Rede, defina a rede Sprinklers;
    • No grupo Conduto, no comando Conduto, defina a classe do material e o diâmetro para lançamento. Para este lançamento, é conveniente utilizar o mesmo material e diâmetro dos condutos onde a ligação será feita, no caso, Ferro maleável classe 10 - 80 mm.
    • A linha comando exibirá Tubo de incêndio - Início. Clique sobre um ponto do conduto alimentador a direita. Neste exemplo utilizou-se o ponto central do conduto.
    • A linha comando exibirá Tubo de incêndio - Fim. Clique sobre um ponto do conduto alimentador a esquerda. Neste exemplo utilizou-se o ponto central do conduto.



    O resultado deste lançamento deve ser a ligação entre os tubos alimentadores da direita e esquerda da grelha, conforme imagem abaixo:


    Observação: Uma ligação adicional entre os tubos alimentadores pode ser feita no fim da grelha da rede de sprinklers, ficando ao critério do projetista realizar este lançamento ou não.
    • É possível que após o lançamento do tubo de ligação dos alimentadores da grelha, um trecho ainda fique excedente. Deste modo, selecione o trecho excedente e tecle Delete, para exclui-lo.



    • Os trechos que descem do alimentador e abastecem os Sprinklers agora devem ter o fluxo invertido, apontando para o Alimentador;
    • Acesse a guia Lançamento, grupo Conduto, comando Ajustar fluxo;



    • Selecione todos os condutos da rede lançada;
    • Tecle <ENTER> para confirmar a seleção;
    • Clique sobre uma conexão no inicio do alimentador da rede;
    • Selecione a área de operação, clicando sobre o limite da mesma no desenho;
    • Com isso, os sentidos de fluxo serão ajustados;
    • Crie um detalhe isométrico para conferir os sentidos de fluxo das tubulações recém corrigidos;

    Observação: A criação de um detalhe isométrico pode ser realizada seguindo os passos do artigo Criando um detalhe isométrico.

    Para o correto dimensionamento do sistema, não deve aparecer nenhum triângulo vermelho no lançamento da rede em malha. Seguindo os passos anteriores com cuidado, eles não devem ser mostrados. Mesmo assim, caso sejam apresentados, recomendamos a leitura do artigo Indicação - Problemas de fluxo para entender os motivos e saber como solucionar tal situação.
    • Por fim, configure os condutos entre Alimentador, Ramal ou Sub-ramal como abordado na seção: Como configurar os tubos da rede de Sprinklers em malha?.

    Com o lançamento finalizado, um melhor resultado pode ser visualizado em 3D, como mostra a imagem abaixo:



    Nesta seção foi abordado como pode ser realizado o lançamento de uma rede de Sprinklers em malha no formato de grelha.




    Como configurar os tubos da rede de Sprinklers em malha?

    Uma das novas funcionalidades da plataforma AltoQi Builder é o dimensionamento de redes de Sprinklers em malha. Porém, os cálculos continuam sendo os mesmos que eram utilizados para as redes de Sprinklers ramificadas, como abordado no artigo:  Dimensionamento hidráulico da rede de sprinklers.

    Observação: O lançamento da rede de Sprinklers em "grelha" está sendo exemplificado na seção: Lançamento da rede de Sprinklers em grelha.
    Para que os cálculos das redes em malhas fiquem corretos, os condutos da rede incêndio devem receber novas informações que serão aplicadas no dimensionamento e representação do desenho, sendo respectivamente:

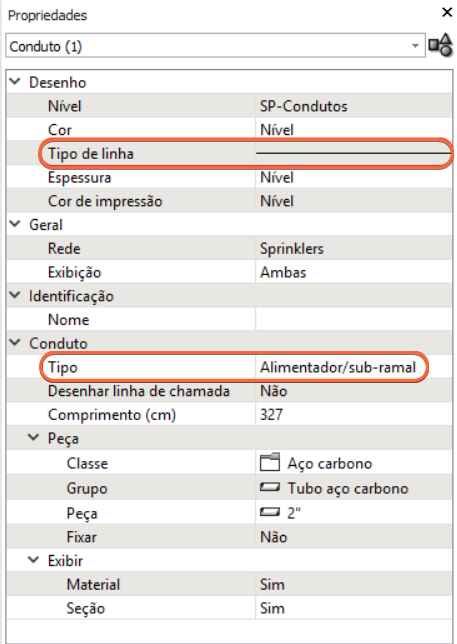

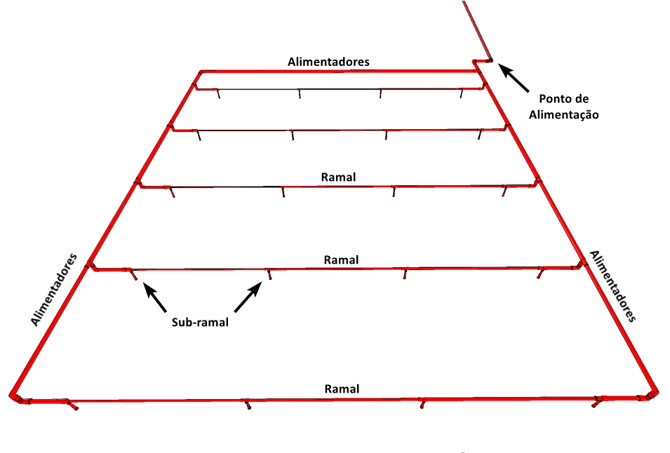

    Alimentadores e sub-ramais

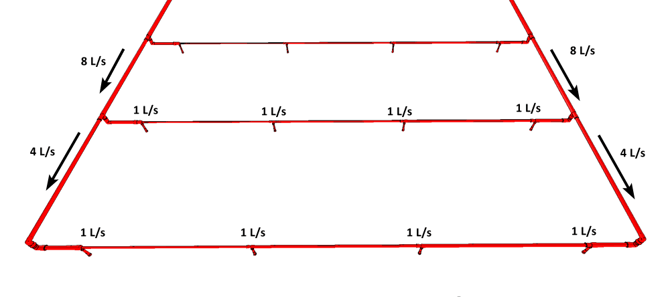

    Condutos com vazões variáveis, sendo os alimentadores os condutos que alimentam a rede e os sub-ramais aqueles que alimentam diretamente os pontos de vazão, ou seja os sprinklers. Estes condutos serão representados no desenho por uma linha contínua, como destacado na imagem abaixo:



    A vazão variável significa que, de um trecho alimentador para outro, a vazão pode mudar. Já para os sub-ramais a vazão também podem mudar, mas, como estes trechos sempre terminam em um único bico de Sprinkler, elas não mudam, como mostra o exemplo abaixo:

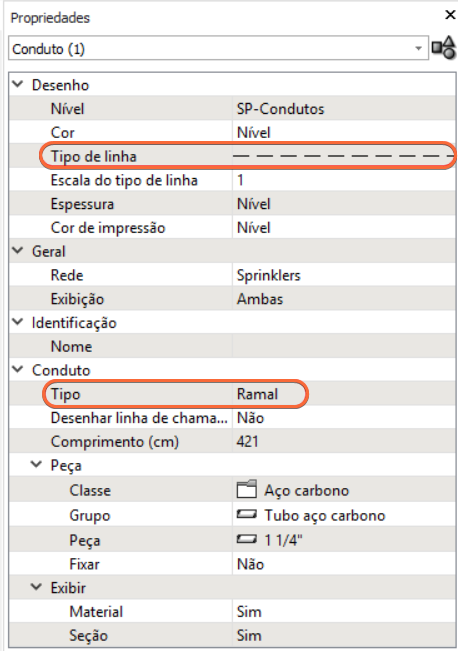

    Ramais

    O programa dimensiona os ramais para vazões constantes quando os mesmos encontram-se em rede de Sprinklres em anel fechado (malha).

    O programa dimensiona os ramais para vazões variáveis quando os mesmos encontram-se em rede de Sprinklres aberta (ramificada).


    Os condutos do tipo Ramal serão representados no desenho por uma linha tracejada, como destacado na imagem abaixo:



    Nesta seção mostramos como cada conduto deve ser classificado para que o dimensionamento de redes de Sprinklers em malha fique adequado.


    Lançamento de válvula de governo e alarme (VGA) no projeto de Sprinklers

    A válvula de governo e alarme (VGA) é um elemento específico dos sistemas de sprinklers, responsável pelo controle e monitoramento do fluxo de água. Devido ao seu nível de detalhamento e particularidades de aplicação, seu lançamento e configuração são abordados em artigo específico.

    Para mais informações, consulte o artigo: Lançamento de válvula de governo e alarme (VGA) no projeto de Sprinklers.


    Lançamento de sprinklers direcionados para cima (tipo upright)

    Quando da ocorrência de incêndio em estabelecimentos residenciais, comerciais ou industriais, a concentração de temperatura mais elevadas é observada junto à interface da laje. Nestes cenários, para redes de combate a incêndio contempladas por chuveiros automáticos (sprinklers ), respeita-se uma altura máxima entre a laje e o chuveiro.

    Observação: O processo padrão para lançamento automático e manual da rede de  sprinklers junto ao programa AltoQi Builder está detalhado no artigo técnico Lançamento, critérios e configurações de projeto de sprinklers no AltoQi Builder.

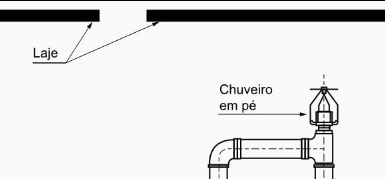

    Em função das especificações do projeto de combate e prevenção de incêndio e do modelo estrutural da edificação, a projeção do bico do chuveiro pode ser direcionada para cima, ou seja, do tipo upright, como ilustra a figura abaixo.   Esta configuração de lançamento é considerada para que a altura máxima entre a laje e o chuveiro não seja ultrapassada, respeitando os critérios vigentes na NBR 10897/2020.

    Fonte: NBR 10897:2020

    Tendo em vista os recurso disponíveis, o lançamento de  sprinklers  do tipo  upright pode ser executado de  modo   automático  ou  manual , descrito na sequência e também ilustrado em vídeo.



    Lançamento automático de  sprinklers  em modo  upright

    • Abra o croqui de projeto da disciplina de  Incêndio ;

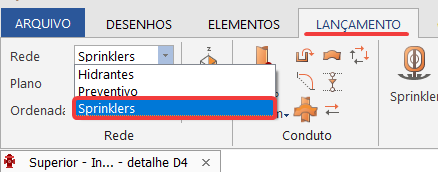

    • Altere o campo  Rede  para  Sprinklers , a partir da guia  Lançamento  - grupo  Rede ;

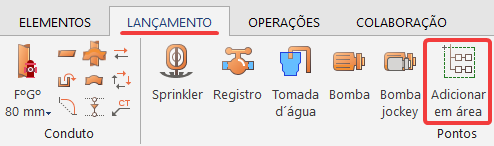

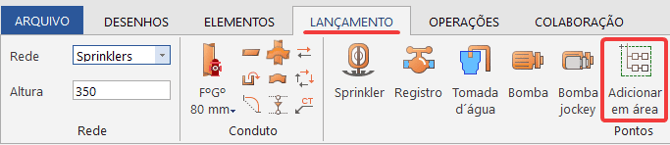

    • Na guia  Lançamento  - grupo  Pontos , acesse o comando  Adicionar em área ;
    • Estabeleça dois pontos de modo a formar um retângulo. Este retângulo deve abranger toda a área concebida por  sprinklers ;

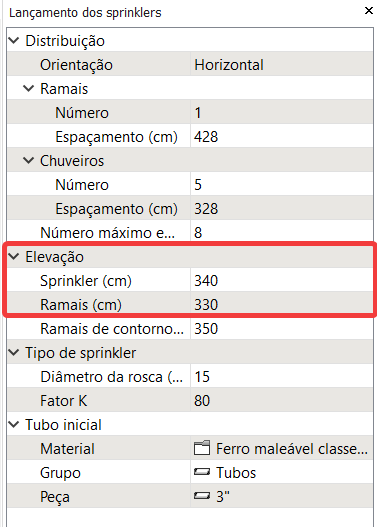

    • Antes de definir o ponto de alimentação da rede, à  direita da tela, na janela  Lançamento dos sprinklers , observe o grupo  Elevação . Este grupo está associado à elevação de lançamento dos  Sprinklers ,  Ramais  e  Ramais de contorno;

    Observação: Para que os sprinklers sejam lançados para cima, a altura de elevação dos chuveiros deve ser maior do que a altura de elevação dos ramais.


    • Portanto, atribua um valor ao campo  Sprinklers  superior ao campo  Ramais. Neste exemplo, foi adotado 340 cm para o primeiro   e foi mantida a altura do segundo;
    • Edite as demais informações da janela  Lançamento de sprinklers  conforme achar conveniente e dê sequência ao lançamento, como indicado no artigo previamente referenciado;
    • Perceba que a disposição dos bicos de chuveiro será projetada para cima, no modo  upright .

    Lançamento manual de sprinklers em modo upright


    O lançamento de  sprinklers  de modo manual é equivalente ao lançamento de conexões na plataforma AltoQi Builder. Contudo, a definição do ponto diretor é dada para cima, conforme o processo abaixo.

    • Abra o croqui de projeto da disciplina de  Incêndio;
    • Crie um detalhe isométrico e acesse-o, como detalhado no artigo técnico Criando um detalhe isométrico;
    • Altere o campo  Rede  para  Sprinklers , a partir da guia  Lançamento  - grupo  Rede;

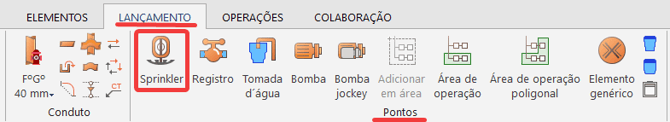

    • Ainda no grupo  Lançamento , acesse o comando  Sprinkler  no grupo  Pontos;

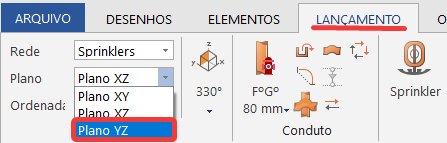

    • Mantenha o plano do cursor do mouse habilitado junto ao eixo Z (plano XZ ou plano YZ) no campo  Plano , como mostra a figura abaixo;


    Observação: Para compreender o lançamento manual de tubos e conexões com alteração dos planos de trabalho junto ao detalhe isométrico, recomenda-se o acompanhamento do artigo técnico Lançamento manual em detalhe isométrico alternando os planos de trabalho.

    • Defina a posição de lançamento do bico do chuveiro automático;
    • Mire o cursor do mouse para cima, ou seja, no sentido positivo do eixo Z e clique em um ponto qualquer para definição do ponto diretor;

    • Perceba que a disposição dos bicos de chuveiro será projetada para cima, no modo  upright .

    Com este procedimento, compreende-se o lançamento automático ou manual da rede de sprinklers direcionados para cima. Na sequência, procede-se com a configuração da área de operação para o risco estabelecido à edificação, detalhado no artigo técnico Lançamento, critérios e configurações de projeto de sprinklers no AltoQi Builder.

    Lançamento de sprinklers direcionados para baixo (tipo pendente)

    Quando da ocorrência de incêndio em estabelecimentos residenciais, comerciais ou industriais, a concentração de temperatura mais elevadas é observada junto à interface da laje. Nestes cenários, para redes de combate a incêndio contempladas por chuveiros automáticos (sprinklers), respeita-se uma altura máxima entre a laje e o chuveiro.

    Observação:  O processo padrão para lançamento automático e manual da rede de sprinklers junto ao programa AltoQi Builder está detalhado no artigo técnico Lançamento, critérios e configurações de projeto de sprinklers no AltoQi Builder.

    Em função das especificações do projeto de combate e prevenção de incêndio e do modelo estrutural da edificação, a projeção do bico do chuveiro pode ser direcionada para baixo, ou seja, do tipo pendente, como ilustra a figura abaixo.

    Fonte: NBR 10897:2020

    Tendo em vista os recurso disponíveis, o lançamento de sprinklers do tipo pendente pode ser executado de modo automático ou manual, descrito na sequência.

    Lançamento automático de sprinklers em modo pendente

    • Abra o croqui de projeto da disciplina Incêndio;
    • Busque pela guia Lançamento, grupo Rede, e altere o campo Rede para Sprinklers;



    • Na guia Lançamento (3)- grupo Pontos, acesse o comando Adicionar em área (4);



    • Estabeleça dois pontos de modo a formar um retângulo, que deve abranger toda a área concebida por sprinklers;

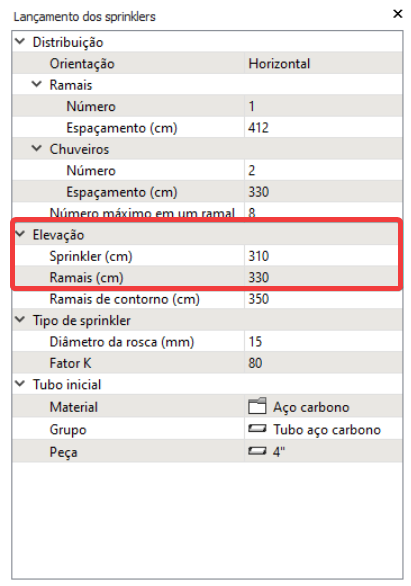

    • Antes de definir o ponto de alimentação da rede, à direita da tela, na janela Lançamento dos sprinklers, observe o grupo Elevação. Este grupo está associado à elevação de lançamento dos Sprinklers, Ramais e Ramais de contorno;

    Observação: Para que os sprinklers sejam lançados para baixo, a altura de elevação dos chuveiros deve ser menor que a altura de elevação dos ramais.



    • Dessa forma, atribua um valor ao campo Sprinklers inferior ao campo Ramais. Na imagem, foram mantidos os valores fornecidos pelo programa.
    • Siga com a configuração da janela Lançamento de sprinklers conforme julgar adequado e dê sequência ao lançamento, como indicado no artigo Lançamento, critérios e configurações de projeto de sprinklers no AltoQi Builder;
    • Note que a disposição dos bicos de chuveiro será projetada para baixo, no modo pendente.

    Lançamento manual de sprinklers em modo pendente

    O lançamento de sprinklers de modo manual é equivalente ao lançamento dos demais pontos na plataforma AltoQi Builder. Contudo, a definição do ponto diretor é dada para baixo, conforme o processo abaixo.

    • Abra o croqui de projeto da disciplina de Incêndio;
    • Crie um detalhe isométrico e acesse-o, conforme indicado no artigo técnico Criando um detalhe isométrico;
    • Acesse a guia Lançamento (1), grupo Rede, e altere o campo rede para Sprinklers (2);



    • Ainda na guia Lançamento, acesse o grupo Pontos, comando Sprinkler;

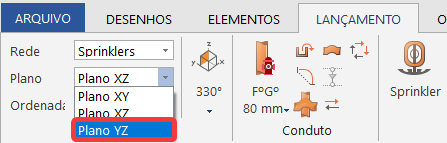

    • Mantenha o plano do cursor do mouse habilitado junto ao eixo Z (plano XZ ou YZ) no campo Plano, como mostrado na figura abaixo;


    Observação: Para compreender o lançamento manual de tubos e conexões com alteração dos planos de trabalho junto ao detalhe isométrico, recomenda-se o acompanhamento do artigo técnico Lançamento manual em detalhe isométrico alternando os planos de trabalho.

    • Defina a posição de lançamento do bico do chuveiro automático;

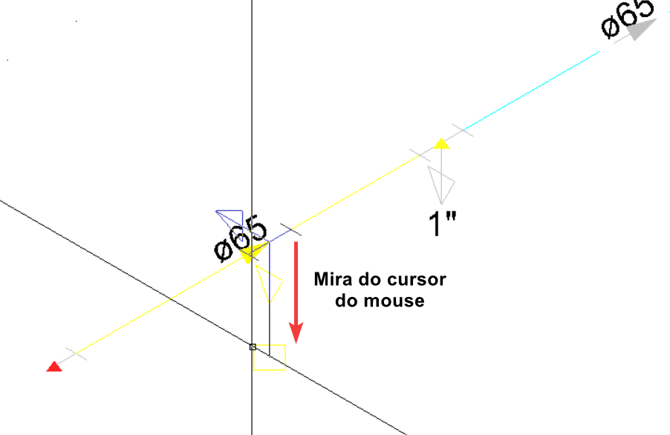

    • Mire o cursor do mouse para baixo, ou seja, no sentido negativo do eixo Z e clique em um ponto qualquer para definição do ponto diretor;


    Perceba que a disposição dos bicos de chuveiro será projetada para baixo, no modo pendente.



    Com este procedimento, compreende-se o lançamento automático ou manual da rede de sprinklers direcionados para baixo. Na sequência, procede-se com a configuração da área de operação para o risco estabelecido à edificação, detalhado no artigo técnico Lançamento, critérios e configurações de projeto de sprinklers no AltoQi Builder.


    Considerações Finais

    O lançamento adequado da rede de sprinklers é essencial para garantir a consistência do modelo hidráulico no AltoQi Builder. A correta inserção dos dispositivos, a definição da geometria da rede e a configuração dos elementos associados asseguram que o sistema esteja preparado para as etapas de dimensionamento e verificação.

    Ao realizar essa etapa com atenção, o projetista reduz a ocorrência de inconsistências, evita retrabalhos e melhora a confiabilidade dos resultados obtidos no cálculo hidráulico. Recomenda-se sempre revisar o lançamento antes do processamento do projeto, verificando a conectividade da rede e a correta aplicação dos elementos do sistema.


    Perguntas Frequentes

    Qual a diferença entre sprinklers do tipo pendente e upright?

    Os sprinklers do tipo pendente são instalados com o defletor voltado para baixo, sendo utilizados normalmente em ambientes com tubulação aparente no teto. Já os sprinklers do tipo upright possuem o defletor voltado para cima, sendo aplicados em situações onde a tubulação está posicionada abaixo do plano de atuação do dispositivo.

    Como escolher entre rede em malha e rede em grelha?

    A escolha depende da configuração do projeto e dos critérios adotados. Redes em malha possuem múltiplos caminhos para o escoamento da água, aumentando a redundância do sistema, enquanto redes em grelha apresentam uma organização mais linear. A definição correta influencia diretamente o comportamento hidráulico da rede.

    É necessário configurar manualmente os tubos em redes de sprinklers?

    Sim. Em redes em malha, pode ser necessário configurar os trechos de tubulação para garantir a correta conectividade e o direcionamento do fluxo. Uma configuração inadequada pode comprometer o cálculo hidráulico.

    O que é a válvula de governo e alarme (VGA) e qual sua função?

    A VGA é um dispositivo utilizado em sistemas de sprinklers para controlar o fluxo de água e emitir sinalização em caso de acionamento do sistema. Seu correto lançamento no projeto é importante para representar fielmente o funcionamento do sistema de combate a incêndio.

    É possível integrar redes de sprinklers com redes de hidrantes?

    Sim. O AltoQi Builder permite a integração entre redes de sprinklers e hidrantes, desde que o lançamento seja realizado corretamente e respeite a continuidade hidráulica do sistema.

    O que pode causar problemas no lançamento da rede de sprinklers?

    Problemas comuns incluem trechos desconectados, elementos sem ligação adequada e inconsistências na configuração da rede. Essas situações podem gerar falhas no processamento ou resultados incorretos no dimensionamento.
