Como gerar a lista de materiais no formato de documento de texto (DOCX) ou HTML (interno)?

Ao realizar a elaboração de projetos, é comum que após finalizá-lo haja a necessidade de realizar um levantamento dos materiais utilizados neste, bem como suas respectivas quantidades.

Pensando nisso, a plataforma AltoQi Builder possibilita a geração automática da lista de materiais do projeto no formato de documento de texto (DOCX), HTML (interno), planilha compatível com Excel (XLSX) ou a inclusão da lista de materiais no croqui de lançamento.

Com o intuito de auxiliá-lo neste procedimento, elaboramos esta série de artigos demonstrando cada uma das possibilidades disponíveis na plataforma:

  • Como gerar a lista de materiais no formato de documento de texto (DOCX) ou HTML (interno)? (este artigo);
  • Como gerar a lista de materiais no formato XLSX, compatível com Excel?;
  • Como inserir a lista de materiais no croqui de projeto?.

Lista de materiais no formato de documento de texto (DOCX) ou HTML (interno)

Para gerar a lista de materiais no formato de documento de texto (DOCX) ou HTML (interno), por primeiro, é necessário configurar o formato desejado. Para auxiliá-lo neste procedimento, recomendamos a leitura do artigo Como alterar o formato dos relatórios?.

Após configurar o formato desejado, é possível gerar o relatório da lista de materiais de acordo com os seguintes critérios:

  1. de toda a edificação (todas as disciplinas);
  2. de um único pavimento (todas as disciplinas);
  3. de toda a edificação (apenas uma disciplina);
  4. de um único pavimento (apenas uma disciplina);
  5. de quadros e circuitos (elétrica e cabeamento);
  6. e exportá-lo para o Excel (QiBuilder 2017 e 2018).

O procedimento para a geração de relatórios da lista de materiais de cada uma das possibilidades, mencionadas acima, será demonstrado na sequência.

Observação: Independente do formato configurado, DOCX ou HTML, o procedimento para geração do relatório da lista de materiais será o mesmo.


1. Relatório da lista de materiais de toda a edificação (todas as disciplinas)

Para gerar o relatório da lista de materiais de toda a edificação (todas as disciplinas):

  • Acesse a guia Elementos, grupo Acessar, comando Edificação;
  • Clique com o botão direito do mouse sobre o nome do projeto;
  • Selecione a opção Relatórios – Lista de materiais.

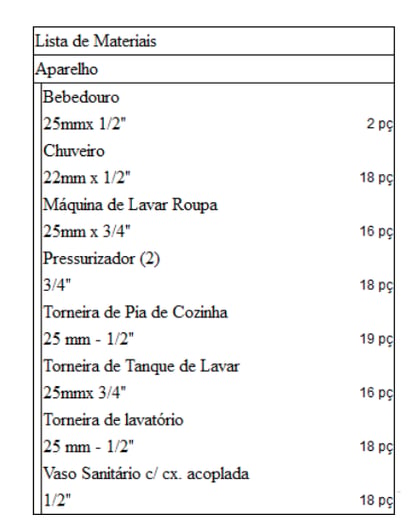

Com isso, a lista de materiais de toda a edificação (todas as disciplinas) será aberta no formato escolhido pelo usuário, DOCX ou HTML.

2. Relatório da lista de materiais de um único pavimento (todas as disciplinas)

Para gerar o relatório da lista de materiais de um único pavimento (todas as disciplinas):

  • Acesse a guia Elementos, grupo Acessar, comando Edificação;
  • Clique com o botão direito do mouse sobre o nome do pavimento;
  • Selecione a opção Relatórios – Lista de materiais.

Com isso, a lista de materiais do respectivo pavimento (todas as disciplinas) será aberta no formato escolhido pelo usuário, DOCX ou HTML.



3. Relatório da lista de materiais de toda a edificação (apenas uma disciplina)

Para gerar a lista de materiais de uma única disciplina de toda a edificação, deve-se proceder da seguinte forma:

  • Abra um croqui da disciplina desejada (em qualquer pavimento). Neste exemplo será utilizada a disciplina Hidráulico:

  • Acesse a aba Arquivo - opção Configurações...;

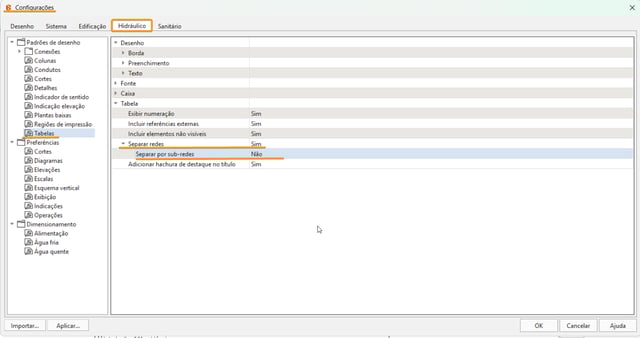

  • Na disciplina desejada (no exemplo abaixo, Hidráulico), selecione a opção Diagramas e, em Memorial de Cálculo, altere para Sim, a opção Lista de Materiais;
  • Feito isso, prossiga com a geração do memorial descritivo conforme procedimento do tópico Gerando o memorial no artigo Como gerar e personalizar o memorial descritivo no AltoQi Builder?

Com isso, a lista de materiais de toda a edificação (apenas uma disciplina) será aberta no formato escolhido pelo usuário, DOCX ou HTML.

4. Relatório da lista de materiais de um único pavimento (apenas uma disciplina)

Para gerar o relatório da lista de materiais de um único pavimento (apenas uma disciplina)

  • Acesse a guia Elementos, grupo Acessar, comando Edificação;
  • Clique com o botão direito do mouse sobre o croqui desejado no pavimento desejado;

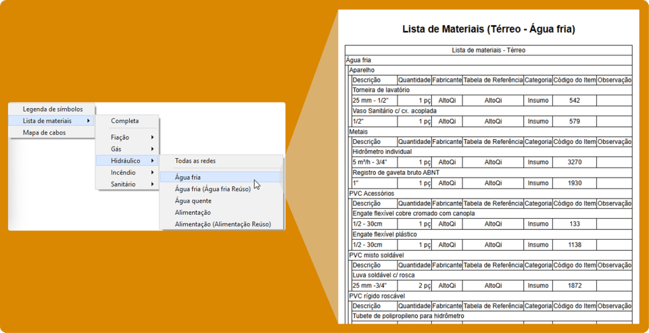

  • Selecione a opção Relatórios – Lista de materiais

Com isso, a lista de materiais do respectivo pavimento (apenas da disciplina selecionada) será aberta no formato escolhido pelo usuário, DOCX ou HTML.

5. Relatório da lista de materiais de quadros e circuitos (elétrica e cabeamento)

Para gerar o relatório da lista de materiais por quadros e circuitos, recomenda-se o acompanhamento do procedimento descrito no artigo Como gerar a lista de materiais por quadro ou por circuito em projetos de fiação?.

6. Exportação do relatório de lista de materiais para Excel

Os relatórios supracitados podem ser exportados para Excel quando gerados no formato HTML.

Observação: Este procedimento é uma alternativa para usuários que não dispõem do QiBuilder 2019. Tal versão possui recurso exclusivo de geração da lista de materiais no formato XLSX, como uma planilha, compatível com o software Excel, detalhado no artigo:  Como gerar a lista de materiais no formato XLSX, compatível com Excel?.

Após ter gerado o relatório do formato HTML com base em um dos procedimentos anteriormente explicados, para realizar essa exportação, recomenda-se o acompanhamento do procedimento a seguir:
  • Acesse a guia Elementos, grupo Acessar, e selecione o comando Gerenciador de arquivos;
  • Dê um duplo clique sobre a pasta Relatórios;

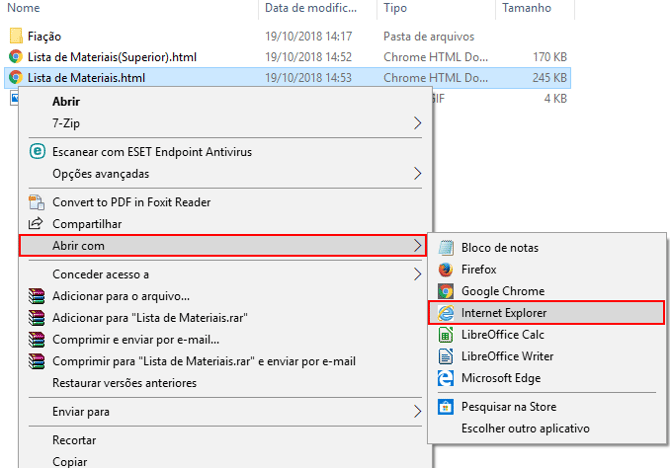

  • Na janela que abrir, clique com o botão direito sobre a lista de materiais desejada e selecione a opção Abrir com – Internet Explorer;

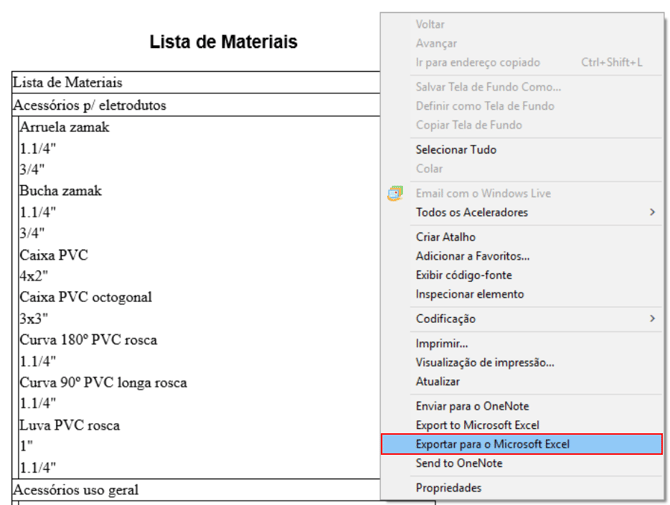

  • Com a lista de materiais aberta no Internet Explorer, clique com o botão direito do mouse em algum local da janela e selecione a opção Exportar para o Microsoft Excel

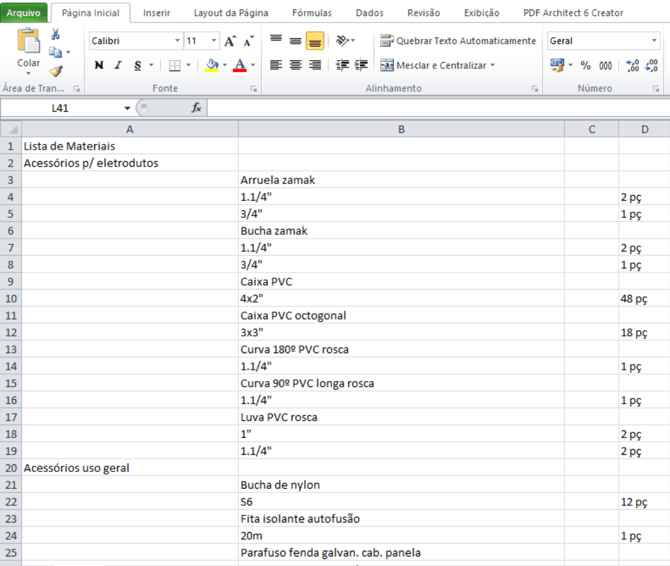

A lista de materiais será aberta no Excel, como mostrado na imagem abaixo.

Com os procedimentos descritos neste artigo, verificamos as possibilidades de geração do relatório de lista de materiais de um projeto no formato de texto (DOCX) ou HTML.
