Como inserir a lista de materiais no croqui de projeto?
Ao realizar a elaboração de projetos, é comum que após finalizá-lo haja a necessidade de realizar um levantamento dos materiais utilizados neste, bem como suas respectivas quantidades.
Pensando nisso, a plataforma AltoQi Builder possibilita a geração automática da lista de materiais do projeto no formato de documento de texto (DOCX), HTML (interno), planilha compatível com Excel (XLSX) ou a inclusão da lista de materiais no croqui de lançamento.
Com o intuito de auxiliá-lo na geração da lista de materiais, elaboramos esta série de artigos demonstrando cada uma das possibilidades disponíveis na plataforma:
- Como gerar a lista de materiais no formato de documento de texto (DOCX) ou HTML (interno)?;
- Como gerar a lista de materiais no formato XLSX, compatível com Excel?;
- Como inserir a lista de materiais no croqui de projeto? (este artigo).

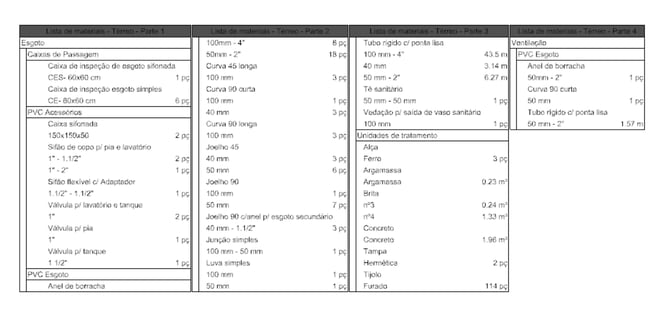

Lista de materiais no croqui de projeto
O programa permite que o usuário insira junto ao desenho da planta baixa (croqui) a lista de materiais pertinente ao lançamento de um pavimento por ele determinado. Para realizar este procedimento, acompanhe os passos abaixo.
- Acesse a guia Elementos, grupo Acessar, comando Edificação;
- Abra o croqui (Fiação, SPDA, Cabeamento, Hidráulico, Sanitário, etc.) do pavimento desejado, efetuando um duplo clique sobre o mesmo;
- Acesse a guia Operações, grupo Tabelas, comando Lista de materiais.
Perceba que na linha de comando, será informada a mensagem Lista de materiais - Ponto de referência.
- Clique com o botão esquerdo do mouse em um ponto que será utilizado como referência para posicionar a lista de materiais no croqui;
- Pressione <Esc> para finalizar o procedimento.

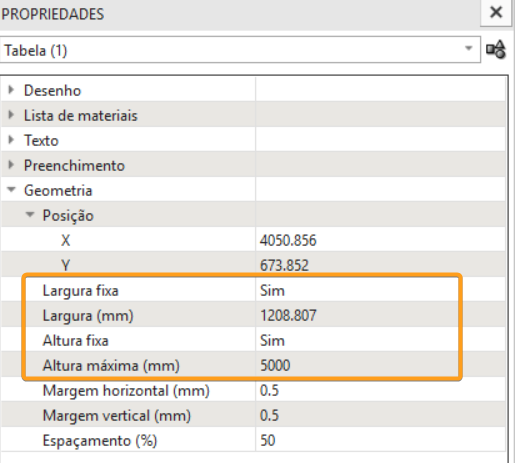

IMPORTANTE: Ressaltamos que a lista é preenchida em função das propriedades configuradas para a mesma, onde é possível determinar, por exemplo, se será exibida numeração, se os elementos que estiverem ocultos devem ser contabilizados, de qual pavimento a lista é referente, entre outros.
