Fundações

Como lançar fundações isoladas

Em alguns projetos, é necessário dimensionar elementos isolados. Isso ocorre sobretudo para projetos de estruturas metálicas, para os quais é necessário dimensionar as fundações em concreto armado, tendo disponíveis os esforços provenientes da superestrutura. O dimensionamento deste tipo de elemento é possível no programa, desde que sejam obedecidos alguns critérios.

  • Acesse a guia Lançamento, grupo Fundações e acesso o comando Pilar de fundação
  • Informe a seção transversal correspondente ao pilar de arranque
  • Escolha o tipo de fundação (bloco, sapata)
  • Selecione a opção Engastada para o vínculo Apoio. Isto é importante, pois considerar a fundação rotulada tornaria a estrutura instável, impedindo seu dimensionamento. Caso deseje mantê-la rotulada, será necessário lançar as vigas de travamento.
  • Confirme em Ok e selecione uma posição qualquer do croqui para colocar a fundação isolada.

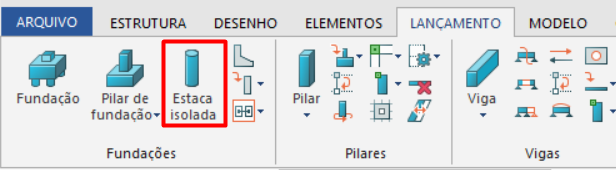

Caso a fundação seja uma Estaca Isolada, o lançamento é feito através do comando Estaca isolada, também disponível na guia Lançamento, grupo Fundações, ou convertendo os pilares em fundação, caso estes já estejam lançados no projeto:


Observação: Atualmente o programa não realiza a interação solo-estrutura para o dimensionamento e detalhamento de estacas isoladas. Assim, as verificações realizadas buscam identificar se as estacas que serão utilizadas em obra resistirão aos esforços provenientes do pórtico. O cálculo das armaduras da estaca, bem como o seu detalhamento, deverá se realizado à parte pelo engenheiro projetista.

Após o lançamento da fundação isolada, você pode incluir o carregamento na fundação. Pode-se incluir estes carregamentos pressionando o botão  Cargas no diálogo do elemento de fundação, ou através do comando   Elementos - Cargas concentradas

No diálogo de cargas, você pode informar todos os carregamentos agindo sobre a fundação. É importante lembrar que estas cargas estão aplicadas no nó superior da fundação, ou seja, no topo do pilar de arranque e não na base da fundação. A inclusão de uma carga concentrada Fx, por exemplo, irá gerar uma carga horizontal na base da fundação e também um momento fletor (carga x altura da fundação). Perceba ainda que você pode lançar carregamentos diferentes para cada ação do projeto, de modo que o programa fará as combinações automaticamente.

Observação: Confira no artigo Como inserir cargas concentradas o sinal (+/-) que deve ser inserido para cada carga lançada. Por exemplo, para cargas verticais de compressão sobre a fundação, a carga Fz deve ser lançada com sinal negativo. Caso seja lançada com sinal positivo, estará tracionando a fundação e poderá ser emitido o Erro D39 - Carga negativa na fundação

EXEMPLO: LANÇAMENTO DE PILAR COM ESTACA ISOLADA:


Para fazer o lançamento da escada isolada sob o pilar, siga os procedimentos descritos abaixo:

  • No pavimento inferior, converta o pilar para pilar de fundação dando um clique sobre o mesmo com o botão direito.

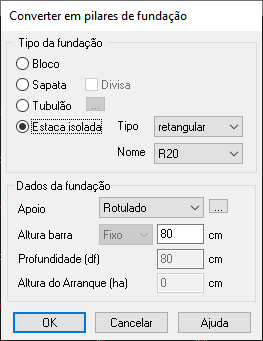

  • Na janela que se abre, selecione o tipo de fundação como estaca isolada.

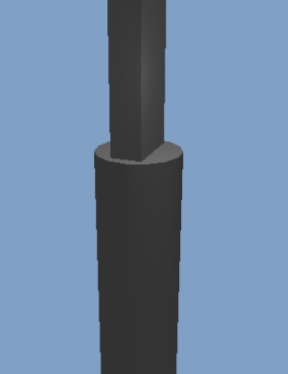

    Feito isso, estará lançado um pilar sobre uma estaca isolada, conforme mostra imagem abaixo.

Alternativamente, você pode lançar estacas isoladas diretamente pelo comando Guia Lançamento > Fundações > Estaca isolada:

Em um segundo momento, você pode copiar o elemento para os pavimentos superiores. Para realizar isso, recomenda-se utilizar o comando Guia Lançamento > Pilares > Copiar pilares para outros pavimentos:

Em seguida, poderá alterar a seção dos pilares presentes nos pavimentos superiores, de modo que não fiquem com a mesma seção da estaca.

Feito isso, você já pode processar o seu projeto para obter os resultados da fundação.
