Quais as diferenças entre aplicações (Basic, Pro e Plena) do AltoQi Eberick?

A plataforma AltoQi Eberick dispõe de diferentes aplicações (Basic, Pro e Plena) para atender às necessidades de projetos de diferentes portes. Todas possuem os mesmos recursos, diferindo apenas na capacidade da entrada gráfica de elementos. Cada aplicação disponível para o Eberick é definida com base em diferentes propriedades do projeto, utilizadas para mensurar as dimensões da edificação.

Observação: Cabe destacar que os critérios atuam de maneira individual. Isto é, basta que apenas uma das propriedades avaliadas seja atingida, não necessariamente ocorrendo de forma simultânea com os demais critérios.

Aplicações

(*) O Eberick entende como nível de projeto qualquer nível inserido na estrutura principal da árvore da edificação. Níveis intermediários criados dentro de um nível principal não são contabilizados.

(**) São contabilizados como elementos diferentes uma viga, um pilar ou uma fundação (podendo ser uma fundação de geometria fixa, um pilar de fundação ou uma estaca isolada) inseridos no pavimento.

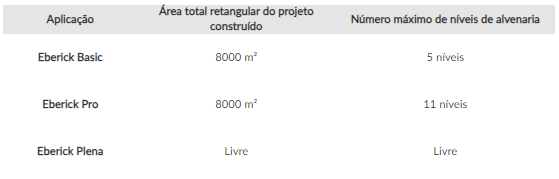

Projetos de Alvenaria Estrutural

Para o dimensionamento de projetos realizados em associação com o Módulo Alvenaria do AltoQi Builder, as aplicações são similares. Nestes casos, o AltoQi Eberick permite apenas associar ou mesclar projetos de alvenaria com um nível a menos que o correspondente a sua versão, pois um pavimento será obrigatoriamente o pavimento de transição da estrutura.

Como o programa contabiliza as propriedades do projeto

Área total do projeto construído

A área total é calculada a partir da soma da área contabilizada em cada nível principal. Como exemplo, um projeto com 4 níveis principais de 1000 m² cada, terá área total de 4000 m² para o projeto construído.
A área de cada pavimento é considerada através da área definida pela Região de trabalho ou, quando não criada a região, por um retângulo formada pelos elementos do croqui, com centro dos pilares e eixos das vigas como referência.
Para o exemplo da figura abaixo, a área considerada pelo programa seria o produto da Dimensão A pela Dimensão B caso não tenha sido criado a região de trabalho. Criando uma Região de trabalho seria possível definir a área do polígono formado pelas linhas verdes.

Observação? Para criar uma Região de Trabalho, siga os procedimentos indicados em "Como criar uma região de trabalho no AltoQi Eberick?".

Para pavimentos que contenham níveis intermediários, ainda há os seguintes critérios:

Será considerada como área do pavimento aquela referente ao croqui com a maior área em planta, dentre o croqui principal e os intermediários; ou
Se houver lajes nos níveis do pavimento, a área será contabilizada como a soma das áreas de todas as lajes, se esta resultar maior que o critério anterior.

Número máximo de níveis de projeto

O Eberick considera 1 pavimento como sendo 1 nível de projeto definido para o lançamento dos elementos estruturais. Assim, uma edificação de 5 pavimentos necessita de 6 níveis de projeto, um destinado ao pavimento Térreo, correspondente ao baldrame da estrutura, um para cada nível Tipo e outro para a Cobertura.

Observação: Os níveis intermediários utilizados para auxílio de lançamento do projeto não são contabilizados como pavimentos de projeto para esta verificação.

Número máximo de elementos por pavimento

O Eberick compreende como elemento uma viga, um pilar ou uma fundação (fundação de geometria fixa, pilar de fundação ou uma estaca isolada) inseridos no pavimento. Por sua vez, as lajes não são contabilizadas na soma de elementos do pavimento.

Observação: Uma viga contínua, com mais de um trecho, é considerada como apenas um elemento, independente de sua extensão.

Vigas inclinadas são contabilizadas no pavimento de Topo em que são lançadas.

No caso de pavimentos com níveis intermediários, os elementos que atravessam pavimentos, mantendo-se o mesmo nome, são contabilizados como um elemento no pavimento. Por exemplo, um pilar P1 lançado no pavimento Térreo e copiado para o nível intermediário do Térreo (mantendo-se como P1), será contabilizado como um elemento do Térreo. Contudo, as vigas serão somadas para cada nível do pavimento.

O que ocorre ao exceder minha aplicação?

Ao tentar abrir um arquivo que exceda a capacidade da sua aplicação, será emitido um aviso, informando que a área do projeto excede a área teórica permitida para a versão correspondente do programa, e que o arquivo de projeto não poderá ser aberto.

Durante a utilização, caso a estrutura ultrapasse os 8000 m2 para as versões Basic e Pro, por exemplo:

O projeto não poderá ser gravado.
Os comandos Exportar croqui, Salvar arquivo e Exportar DWG/DXF não poderão ser utilizados.
Nenhuma janela de dimensionamento poderá ser acessada.
Não poderão ser abertas janelas de plantas de formas ou de cortes.
Será impedida a cópia de um croqui em função da área dos pavimentos envolvidos.

Ao executar qualquer operação acima, o Eberick emite um aviso informando que o projeto excede a área teórica permitida para a aplicação do programa, e que as funcionalidades do programa serão desabilitadas. Após reduzir o arquivo para atender à aplicação, as operações anteriores serão habilitadas novamente.
