Critérios e configurações de projeto de sprinklers no AltoQi Builder

O correto dimensionamento de sistemas de sprinklers depende diretamente da definição adequada dos critérios de projeto e da configuração dos parâmetros hidráulicos no AltoQi Builder. Elementos como a classificação de risco da edificação, a densidade de aplicação, a área de operação e as características dos próprios sprinklers influenciam diretamente nos resultados de vazão, pressão e dimensionamento da rede.

No AltoQi Builder, esses critérios são configurados de forma integrada ao modelo, permitindo que o cálculo hidráulico seja realizado com base nas exigências normativas e nas condições específicas do projeto. Este artigo reúne as orientações necessárias para a definição desses parâmetros, bem como as configurações relacionadas aos sprinklers, como o número de dispositivos por ramal e o fator K, auxiliando o projetista na correta preparação do modelo para o dimensionamento hidráulico.

Assuntos tratados neste artigo

• Lançamento da área de operação para a rede de sprinklers
• Como configurar a área de operação da rede de sprinklers para o risco da edificação?
• Classificação de risco das edificações para o dimensionamento do projeto de sprinklers
• Como alterar o critério da densidade de projeto dos sprinklers no módulo Incêndio do AltoQi Builder?
• Como configurar o número de Sprinklers por ramal?
• Como configurar o Fator K nos Sprinklers do módulo Incêndio do AltoQi Builder
• Pressão elevada em sprinklers: como reduzir




Lançamento da área de operação para a rede de sprinklers

Lançamento da área de operação

A área de operação pode ser lançada de duas formas:

• automaticamente, quando, ao mesmo tempo que o lançamento da rede de sprinklers;
• manualmente, quando após o lançamento da rede de sprinklers.

Os procedimentos a serem realizados estão descritos na sequência.

Lançamento automático da área de operação

Para lançar a área de operação ao mesmo tempo que são adicionados os sprinklers, ou seja, gerar uma área de operação automática, faz-se uso do comando  Adicionar em área, descrito na sequência.

• Acesse a guia Lançamento, grupo  Pontos e selecione o comando  Adicionar em área;
• Estabeleça dois pontos de modo que seja formado um retângulo. Este retângulo deve abranger toda a área que será abrangida pela rede de sprinklers;
• À direita da tela, na janela  Lançamento dos sprinklers, edite as informações quanto a rede e chuveiros automáticos a serem lançados conforme desejar;

A área de operação lançada manualmente deve contemplar uma quantidade máxima de sprinklers. Para verificar o número de sprinklers a serem admitidos nesta área, proceda da seguinte forma:

• Acesse a janela  Propriedades desta área, conforme procedimento acima, e copie o valor da área (m²);
• Em seguida, acesse a guia  Elementos , grupo  Acessar , e selecione o comando  Edificação ;

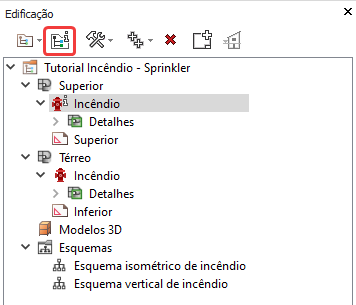

• À direita da tela, na janela  Edificação , clique no comando  Editar propriedades ;

• Junto da janela  Propriedades da edificação , selecione a aba  Projetos ;
• Verifique o número de sprinklers definido no campo  Nr. máximo de sprinklers , como exemplificado abaixo. A área de operação deve contemplar, no máximo, esta quantidade de chuveiros automáticos;




• Clique na opção  OK  para finalizar este procedimento e dê sequência ao lançamento da área de operação.

Comando "Área de operação"

• Acesse a guia Lançamento e e no grupo Rede, defina a rede como Sprinklers;
• Em seguida, no grupo  Pontos , selecione o comando  Área de operação;
• Estabeleça dois pontos de modo que seja formado um retângulo. Este retângulo deve contemplar o número máximo de sprinklers definidos para a sua edificação, como ilustrado no procedimento acima.

Comando "Área de operação poligonal"

• Acesse a guia Lançamento e e no grupo Rede, defina a rede como Sprinklers;
• Em seguida, no grupo  Pontos , selecione o comando  Área de operação poligonal ;
• Estabeleça a sequência de pontos para que seja formato um polígono. Este polígono deve contemplar o número máximo de sprinklers definidos para a sua edificação, como ilustrado anteriormente;
• Para que o polígono seja fechado, ao invés de clicar sobre o primeiro ponto posicionado, quando definir a posição do penúltimo ponto, clique na tecla  <Enter>  para que seja realizada a ligação automática com o ponto inicial.

Como configurar a área de operação da rede de sprinklers para o risco da edificação?

Na plataforma AltoQi Builder, o dimensionamento dos condutos da rede de sprinklers é realizado a partir da definição de uma área de operação, que corresponde à área de maior demanda hidráulica da rede. Esta área é responsável por contemplar os sprinklers mais desfavoráveis do sistema em relação à válvula de alarme.

Anteriormente foi verificado como lançar a área de operação, agora, será verificado como configurar ela adequadamente.

Configuração da área de operação em função do risco da edificação

Nos projetos de rede de sprinklers, cada edificação está associada a um risco (leve, ordinário grupo I, ordinário grupo II, ordinário grupo III, extraordinário grupo I e extraordinário grupo II). E cada risco está vinculado a um limite máximo para a área de operação, conforme a Figura 42 da NBR 10.897/2020 apresentada a seguir.

Por exemplo, para uma edificação de risco "Leve", a área de operação mínima é igual a 140 m² e a máxima é de 279 m².

Após realizar o lançamento da área de operação de modo automático, com o comando  Adicionar em área , o programa cria uma área de operação respeitando o limite da área máxima em função do risco estabelecido para a edificação.

Para confirmar o valor da área de operação lançada efetue os seguintes passos:

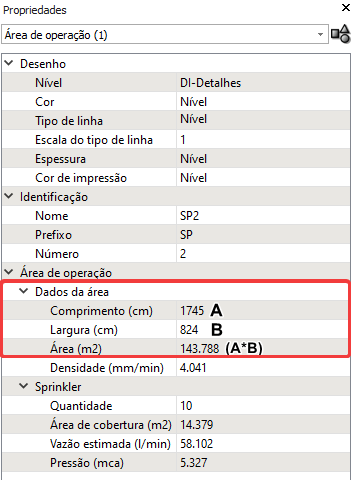

• Acesse a guia  Elementos , grupo  Acessar , e selecione o comando  Propriedades ;
• Selecione a área de operação recém lançada;
• À direita da tela, junto da janela  Propriedades , perceba que no grupo  Área de operação - Dados  a área de operação é igual ao produto entre o seu comprimento e largura, como destacado a seguir.



Observação: Os campos  Comprimento  e  Largura  somente serão apresentados para as áreas de operação lançadas a partir dos comandos  Área de operação.

Como configurar a área de operação manualmente?

Nas situações em que a área de operação foi lançada de modo manual, ou ainda, quando a rede de sprinklers lançada automaticamente sofreu alterações manuais, deve-se configurar a área de operação para o risco da edificação da seguinte forma:

• Acesse a janela  Propriedades  desta área, conforme procedimento acima, e copie o valor da área (m²);
• Em seguida, acesse a guia  Elementos , grupo  Acessar , e selecione o comando  Edificação ;
• À direita da tela, na janela  Edificação , clique no comando  Editar propriedades;



• Junto da janela  Propriedades da edificação , selecione a aba  Projetos ;
• Localize a opção Projeto de incêndio > Sprinklers;

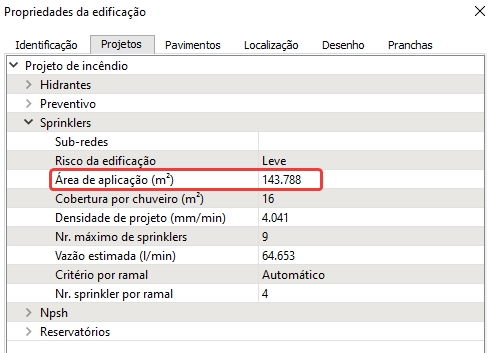

• Cole o valor da área de operação no campo  Área de aplicação (m²) .



Observação: Ao definir uma área de operação, caso esta seja modificada no desenho, é preciso retornar às propriedades da edificação e modificar os dados como descrito acima. Caso contrário, a vazão do projeto estará desatualizada pois é referente à área pré-estabelecida.

Classificação de risco das edificações para o dimensionamento do projeto de sprinklers

A plataforma AltoQi Builder segue as orientações da NBR 10897/2020 para o dimensionamento da rede de sprinklers e tem os riscos para cada edificação apresentados de acordo com a norma em questão.

Já para atender a instruções normativas regionais é necessários fazer uma equivalência das classificações. Desta forma, abaixo está descrito cada risco presente na plataforma de acordo com a classificação da norma acima citada.

Risco:

1. Leve: Carga de incêndio baixa, tendendo à moderada, na qual a taxa de liberação de calor esperada é de baixa à média.
2. Ordinário - grupo 1: Locais onde a combustibilidade do conteúdo é baixa e a quantidade de materiais combustíveis moderada. Altura de armazenamento máxima de 2,4 metros e taxa de liberação de calor moderada.
3. Ordinário - grupo 2: Combustibilidade do conteúdo moderada a alta, altura de armazenamento máxima de 3,7 metros e taxa de liberação de calor alta.
4. Extraordinário - grupo 1: Ocupações nas quais a combustibilidade dos conteúdos são muito altas, pode ter a presença de materiais que provoquem incêndios de rápido desenvolvimento e com alta taxa de liberação de calor. Neste risco a ocupação não pode contem líquidos combustíveis ou inflamáveis.
5. Extraordinário - grupo 2: Edificações com quantidade moderada de líquidos combustíveis ou inflamáveis.

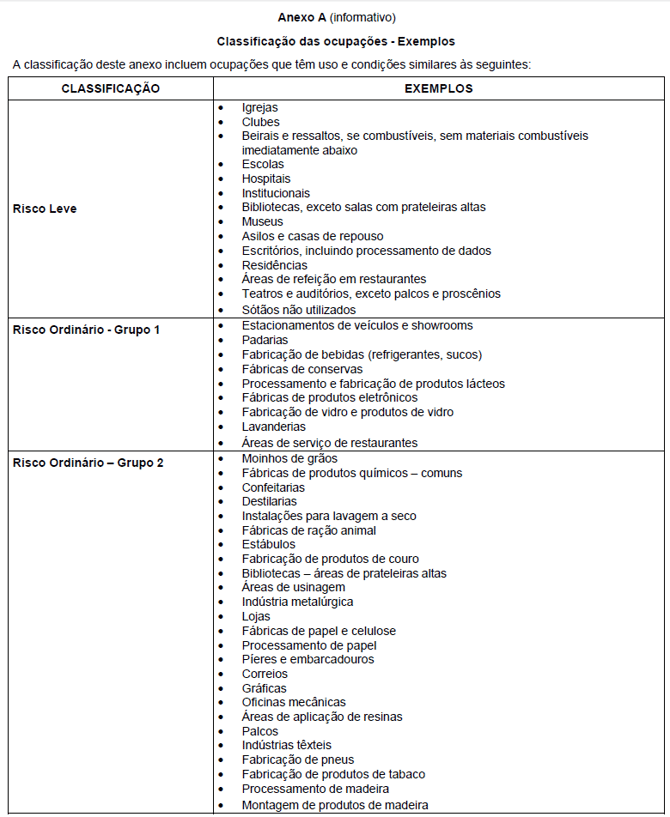

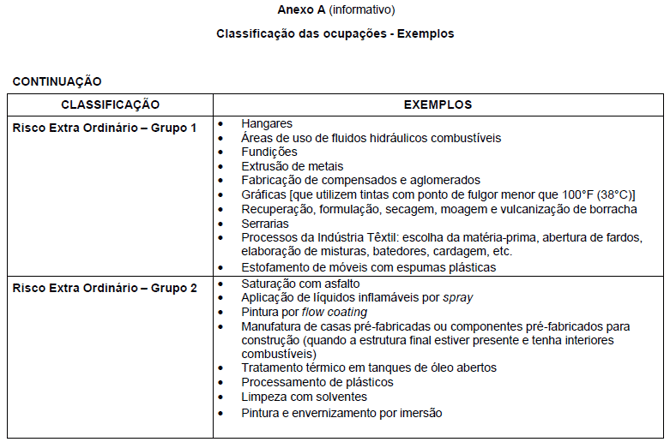

A tabela apresentada abaixo, exemplifica a classificação de ocupação constante nos anexos da NBR 10897/2020.

Fonte: ABNT NBR 10897/2020

Fonte: ABNT NBR 10897/2020

Tanto a norma citada quanto a plataforma AltoQi Builder não contemplam o dimensionamento para edificação de riscos especiais. O dimensionamento só atende aos riscos apresentados na NBR 10897/2020 devido a curva de densidade e área utilizada pelo programa.

O descritivo apresentado acima traz um resumo da NBR e não dispensa a consulta à mesma para definição do risco da edificação ou equivalência com normativas regionais.

Como alterar o critério da densidade de projeto dos sprinklers no módulo Incêndio do AltoQi Builder?

Na plataforma AltoQi Builder o critério de densidade é utilizado para estimar a vazão dos sprinklers no projeto. É possível alterar o critério de densidade e inserir o valor desejado nas propriedades do projeto de Sprinklers, dependendo dos enquadramentos normativos a ser considerado em cada projeto.

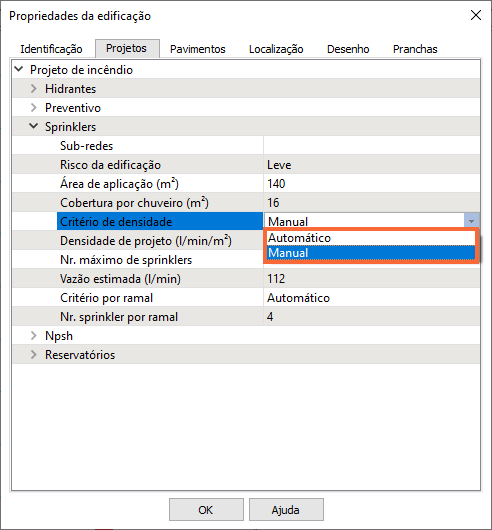

• Para isso, com o projeto de Sprinklers aberto, acesse as propriedades da edificação.
• Na aba Projetos, busque pelas propriedades de Sprinklers.
• Em Critério de densidade, escolha entre as opções Automático ou Manual.



Critério de densidade: Automático

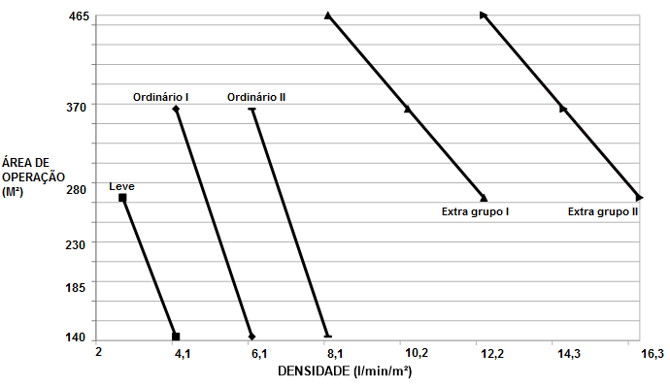

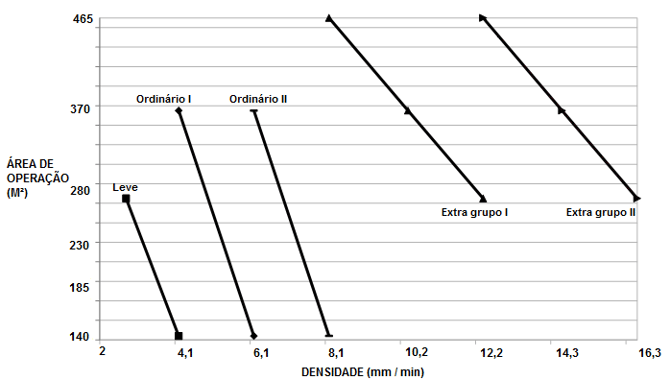

Neste critério, o programa calcula automaticamente o valor de densidade do projeto e apresenta-o no campo Densidade do projeto (l/min/m²), conforme as curvas de cada risco da edificação e a área de operação, dispostas na Figura 42 da NBR 10897/2020.

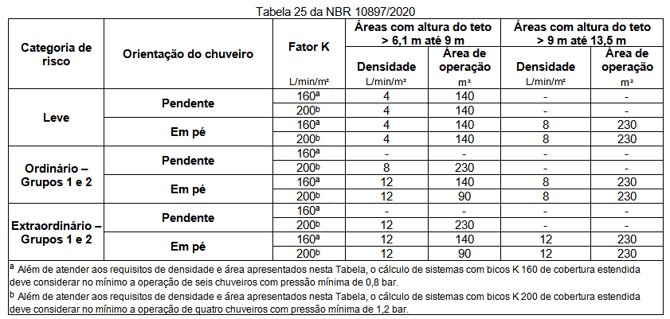

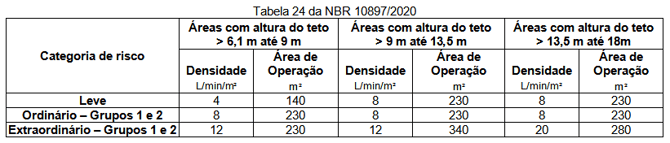

Estas curvas são aplicáveis em projetos cujo teto não ultrapassem a altura de 6,10 metros, segundo a mesma norma.

Critério de densidade: Manual

Neste critério, o programa permite que o usuário insira o valor desejado no campo Densidade do projeto (l/min/m²). Esta opção pode ser útil para aplicação das Tabelas 24 e 25 da NBR 10897/2020, que trazem consigo, recomendações de valores de densidade cujo teto tenha altura de 6,10 até 18 metros.

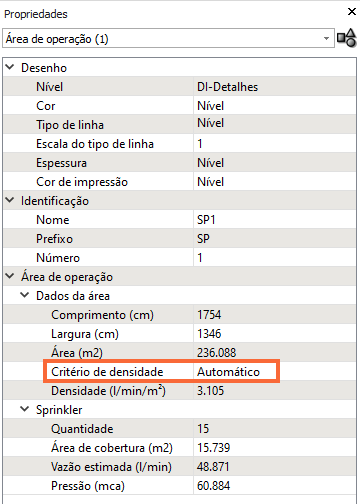

A opção de alternar o critério de densidade também fica disponível nas propriedades da área de operação, sendo possível acessar a partir da guia Elementos, grupo Acessar, e comando Propriedades  e clicando sobre a área de operação no croqui.



Com este artigo, foi possível conhecer os procedimentos para alteração dos critérios de densidade do projeto para a rede de Sprinklers, no módulo Incêndio do AltoQi Builder.

Como configurar o número de Sprinklers por ramal?

Na plataforma AltoQi Builder é possível definir um número máximo de chuveiros por ramal. Este valor pode ser calculado de forma automática ou preenchido manualmente pelo usuário.

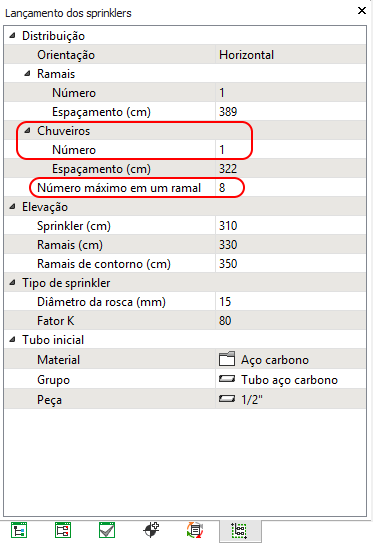

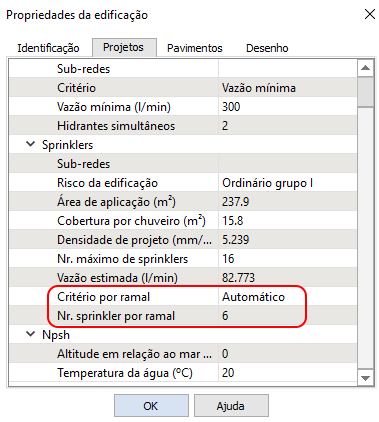

O número máximo de Sprinklers por ramal pode ser definido no momento da criação de uma nova Edificação. Se o projeto já estiver em andamento, pode-se realizar alterações acessando as Propriedades da Edificação.



Critério Automático

Se o campo "Critério por ramal" for definido como "Automático", o programa irá calcular o "Número de Sprinkler por ramal" pela seguinte equação:



Onde:

Nsp = Número de Sprinklers por ramal;

Aop = Área de operação / Área de aplicação (m²);

Acob = Área de cobertura (m²);

Observação:  Esta fórmula parte da afirmação da NBR 10897/2014, que diz que a dimensão de um lado do retângulo paralelo aos ramais, que delimita a área de operação, deve ser igual a 1,2 vezes a raiz quadrada da área de operação. Enquanto que os retângulos que formam a área de cobertura de cada chuveiro possuem o lado paralelo aos ramais 0,9 vezes menor que o lado perpendicular aos ramais.

Critério Manual

Permite que o usuário preencha manualmente o valor.

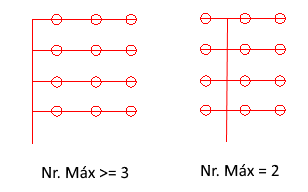

Quando o "número máximo de Sprinkler por ramal" é menor que o número de chuveiros dimensionado, a rede é separada, lançando os alimentadores no meio dos ramais, como mostra a imagem abaixo:



O número de chuveiros por ramal calculado pelo programa e o número máximo de chuveiro em um ramal, são mostrados/definidos no momento do lançamento da Área de operação como abordado no tópico "Como lançar a área de operação para a rede de sprinklers?".



Neste tópico foi explicado como são definidos os números máximos de chuveiros por ramal e mostrado como esta configuração impacta no posicionamento dos alimentadores da rede de Sprinklers.

Como configurar o Fator K nos Sprinklers do módulo Incêndio do AltoQi Builder

Na plataforma AltoQi Builder é possível definir o valor do Fator "K" dos sprinklers, que é utilizado no cálculo de dimensionamento da vazão nos chuveiros e está relacionado ao diâmetro nominal e a pressão exigida nos sprinklers.

O Fator K de um sprinkler pode ser alterado através do Cadastro de peças, primeiro cadastrando um item correspondente ao sprinkler com Fator K desejado (para que seja contabilizado corretamente na lista de materiais) e depois cadastrando a peça para lançamento no projeto, conforme os procedimentos a seguir:

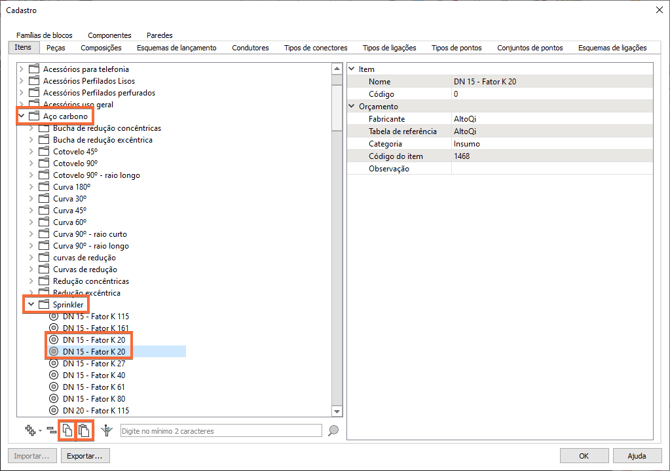

• Acesse o Menu Arquivo, opção Cadastro;
• Na janela Cadastro, acesse a aba Itens;
• Acesse a Classe do material do Sprinkler (Ferro maleável, Aço carbono, Cobre, etc);
• Busque e expanda pelo Grupo Sprinkler dentro da respectiva classe;
• Clique sobre qualquer item existente dentro os listados;
• Clique no botão Copiar  e Colar ;

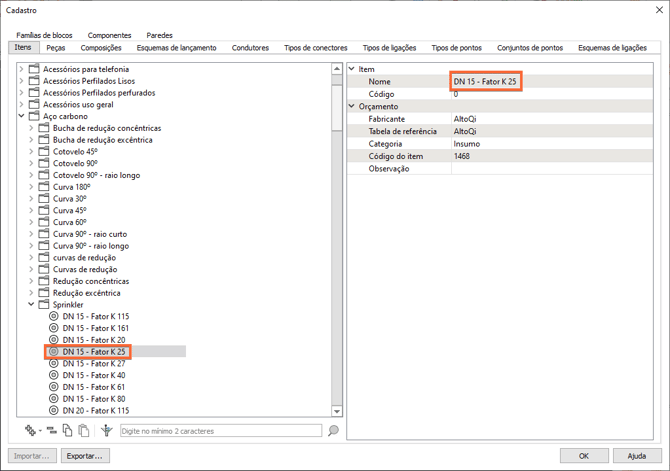

• No item copiado, altere o nome com o Fator K que deseja inserir na peça. Neste exemplo, será utilizado o Fator K = 25.



Cadastro da peça

• Na janela Cadastro, acesse a aba Peças;
• Acesse a Classe do material do Sprinkler (Ferro maleável, Aço carbono, Cobre, etc);
• Busque pelos Grupos de sprinklers que deseja alterar o Fator K dentro da respectiva classe;

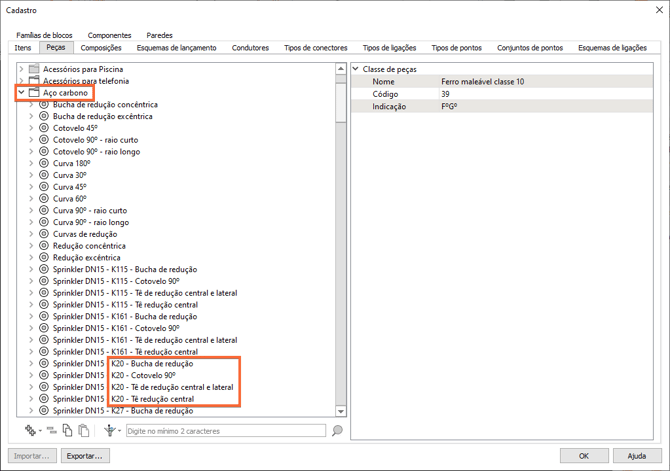

Observe que para cada Fator K, existe no Cadastro Padrão quatro grupos de peças diferentes, que compõem diferentes arranjos de peças e de entradas para atender distintos lançamentos realizados no croqui.

• Clique em um dos quatro grupos de um mesmo Fator K e faça cópia do grupo que melhor irá atender o seu lançamento, através dos botões de Copiar  e Colar ;

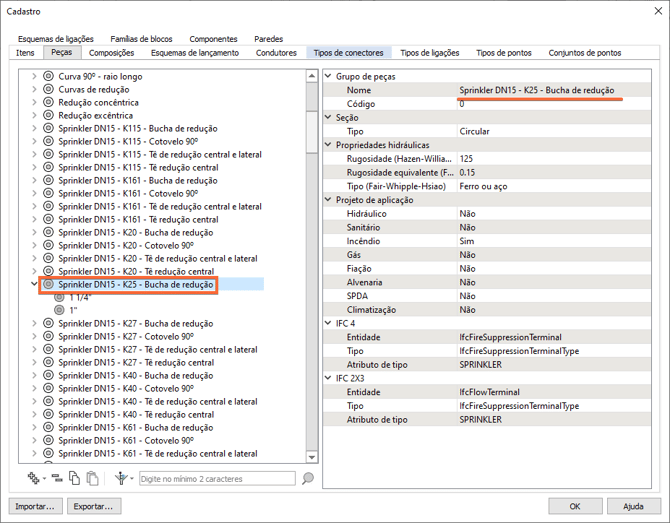

• No Nome do grupo copiado, altere o Fator K para o valor desejado. Neste exemplo será 25. O resultado deverá ser semelhante ao da imagem abaixo;

Dentro de cada grupo, existem as peças de diferentes dimensões que serão de fato inseridas no croqui de projeto.

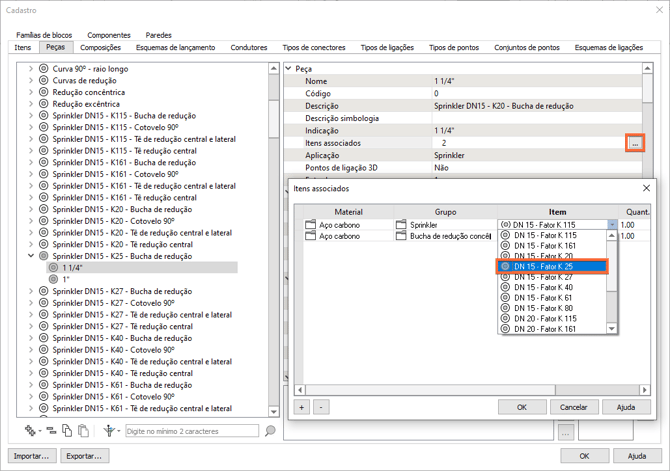

• Nas peças que você deseja alterar o Fator K, acesse o campo Itens Associados e altere para o item do Sprinkler criado previamente;

• Clique em Ok depois de alterar o item;

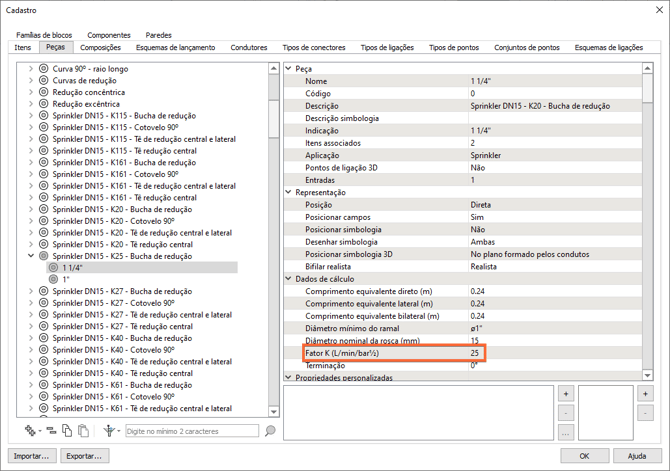

• No campo Fator K, insira o valor desejado. Esta será a informação que o programa utilizará nos cálculos de sprinklers. Neste exemplo, será inserido 25.

Você deve repetir os procedimentos acima para todas as peças que deseja alterar o valor do Fator K e para cada valor distinto de Fator K que deseja atribuir aos sprinklers.

Após o cadastro dos Sprinklers, é possível realizar o lançamento dos sprinklers conforme descrito no tópico Como lançar a área de operação para a rede de sprinklers? e especificar o Fator K no momento do lançamento ou ainda substituir os sprinklers já lançados pelas novas peças cadastradas, de acordo com o artigo Como alterar uma peça em todos os pontos que a utilizam simultaneamente?.

Realizando os procedimentos descritos acima é possível realizar a alteração do Fator K nos sprinklers.

Pressão elevada em sprinklers: como reduzir

Em alguns casos, durante o dimensionamento da rede de sprinklers, o cálculo hidráulico pode apresentar valores de pressão muito elevados nos pontos de descarga. Isso geralmente está relacionado ao número de sprinklers considerados na área de operação e ao fator K adotado.

Por que a pressão fica elevada?

A norma estabelece uma vazão mínima total para a área de operação, definida pela densidade × área protegida. Quando poucos sprinklers são considerados, cada um precisa descarregar uma parcela maior dessa vazão. Para que isso seja possível, o cálculo impõe pressões mais altas em cada bocal.

Como reduzir a pressão?

1. Aumentar o número de sprinklers na área de operação

   • A vazão total continua a mesma, mas será dividida entre mais pontos.

   • Cada sprinkler passa a descarregar menos água individualmente.

   • Com isso, a pressão necessária em cada bocal diminui.

2. Utilizar sprinklers com fator K maior

   • O fator K define a relação entre vazão e pressão: sprinklers de K mais alto fornecem mais água para uma mesma pressão.

   • Dessa forma, a densidade exigida pode ser atendida sem exigir pressões tão elevadas.

Conclusão

Se o cálculo hidráulico indicar pressões muito altas nos sprinklers, recomenda-se:

• Aumentar o número de sprinklers considerados na área de operação, ou

• Adotar modelos com fator K maior.

Ambas as estratégias ajudam a manter o desempenho normativo, mas reduzindo a pressão exigida pelo sistema.

Considerações finais

A definição correta dos critérios e das configurações de projeto de sprinklers é fundamental para garantir resultados consistentes no dimensionamento hidráulico. Parâmetros como classificação de risco, densidade de aplicação, área de operação e características dos sprinklers devem ser configurados com atenção, pois impactam diretamente o desempenho do sistema.

Ao estruturar adequadamente essas informações no AltoQi Builder, o projetista assegura que o cálculo hidráulico represente fielmente as condições de projeto e atenda às exigências normativas. Recomenda-se sempre revisar esses parâmetros antes do processamento, evitando inconsistências e retrabalho nas etapas posteriores de dimensionamento e verificação da rede.

Perguntas Frequentes

O que é a classificação de risco da edificação e como ela influencia o projeto de sprinklers?

A classificação de risco define o nível de perigo associado à ocupação da edificação e é um dos principais parâmetros do projeto. Ela influencia diretamente a densidade de aplicação de água, a área de operação e, consequentemente, o dimensionamento hidráulico da rede.

O que é a área de operação da rede de sprinklers?

A área de operação representa a região da edificação considerada no cálculo hidráulico, onde se assume que os sprinklers estarão atuando simultaneamente. Essa área é definida conforme o risco da edificação e impacta diretamente a vazão total exigida do sistema.

Qual a relação entre densidade de projeto e área de operação?

A densidade de projeto define a quantidade de água aplicada por unidade de área, enquanto a área de operação define a extensão dessa aplicação. Juntas, essas duas variáveis determinam a vazão total necessária para o sistema de sprinklers.

O que é o fator K dos sprinklers?

O fator K é um coeficiente que relaciona a vazão com a pressão no sprinkler. Ele é uma característica do dispositivo e influencia diretamente o desempenho hidráulico do sistema. Alterar o fator K impacta os valores de pressão e vazão necessários no dimensionamento.

Quando devo alterar manualmente o fator K?

A alteração do fator K deve ser realizada quando o projeto utiliza sprinklers com características específicas que diferem dos valores padrão do programa, geralmente conforme especificações de fabricante ou exigências normativas.

Como definir o número de sprinklers por ramal?

O número de sprinklers por ramal deve ser definido conforme o layout da rede e os critérios de projeto. Essa configuração influencia a distribuição de vazões e o comportamento hidráulico do sistema durante o cálculo.

Esses parâmetros influenciam o resultado do dimensionamento?

Sim. Todos os critérios e configurações definidos — como risco, densidade, área de operação, fator K e quantidade de sprinklers — influenciam diretamente o dimensionamento hidráulico da rede, afetando diâmetros, pressões e vazões calculadas.
