Como lançar extravasor e limpeza no reservatório?

Ao lançar o reservatório no projeto hidráulico é comum a utilização de um extravasor para casos de defeito na torneira boia ou sensor automático de nível de água e um tubo destinado ao escoamento da água para a limpeza do mesmo.
Na plataforma AltoQi Builder esses tubos podem ser lançados na rede de Água fria, e a ligação com o reservatório através dos pontos de ligações 3Ds, deixando ao fim do tubo uma saída livre, como no esquema de exemplo da figura abaixo.

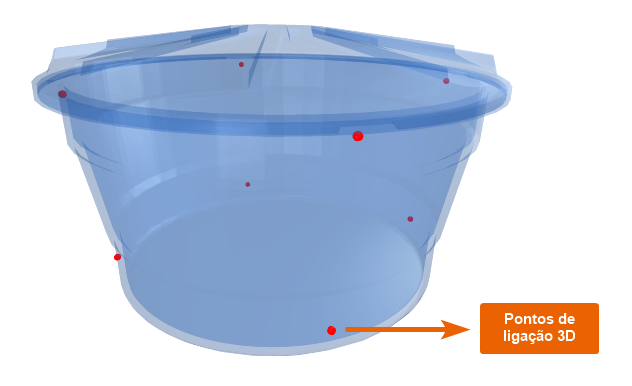

Inicialmente, lance as tubulações de extravasão e limpeza por meio dos pontos de ligação 3D. Esse procedimento pode ser realizado em planta baixa, no detalhe isométrico ou diretamente no 3D. Como esses pontos indicam exatamente onde o conduto deve ser conectado ao reservatório, não é necessário verificar manualmente a posição e a altura da tubulação lançada.

edbsn008a583c5556c659749246f653cd280ebe940b50cfe7f83784ad81c0ace6f2c6f10411c66f2ed3e5b3fd01e58e84f37a

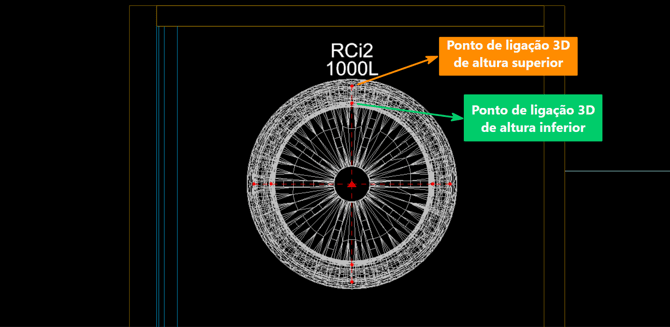

O reservatório dispõe de pontos de ligação 3D distribuídos nos quatro quadrantes, em duas alturas distintas. Neste exemplo, o ponto mais alto será utilizado para o extravasor, enquanto o ponto mais baixo será destinado à limpeza. Em planta baixa, esses pontos são apresentados conforme a imagem a seguir:

Neste exemplo, a tubulação será lançada no ponto de ligação 3D de maior altura, correspondente ao extravasor. Para a tubulação de limpeza, o procedimento é o mesmo, alterando apenas o ponto de ligação utilizado, que nesse caso será o inferior. A seguir, confira as instruções para realizar o lançamento:

Lançamento de tubulação associada ao reservatório em planta baixa:

Abra o croqui Hidráulico;
Na aba Lançamento - grupo Conduto defina o tubo a ser utilizado.
Clique em um dos pontos de ligação 3D do reservatório, ao aparecer a mensagem "O ponto informado encontra-se em uma ordenada diferente da atual. Deseja mudar a ordenada atual?" Clique "Sim".
Finalize o lançamento conforme necessário.

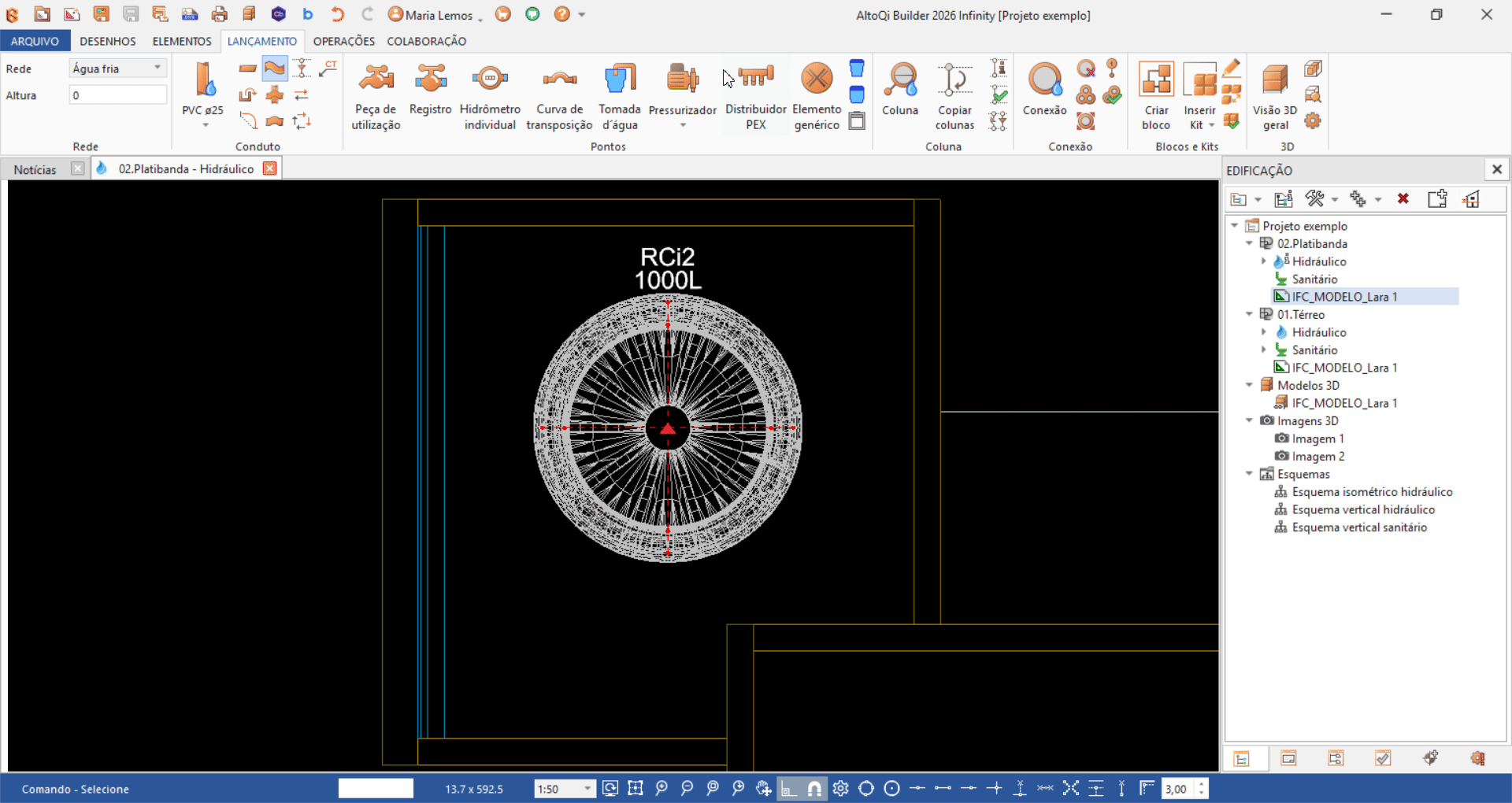

Na animação a seguir, confira a execução do lançamento de tubulação associada ao reservatório em planta baixa, descrito no passo a passo:

Lançamento de tubulação associada ao reservatório em detalhe isométrico:

Abra o croqui Hidráulico; Acesse a guia Operações, grupo Detalhe, comando Detalhe isométrico, crie um detalhe isométrico e acesse através de um duplo clique sobre o mesmo.
Na aba Lançamento - grupo Conduto defina o tubo a ser utilizado.
Clique em um dos pontos de ligação 3D do reservatório, ao aparecer a mensagem "O ponto informado encontra-se em uma ordenada diferente da atual. Deseja mudar a ordenada atual?" Clique "Sim".
Finalize o lançamento conforme necessário.

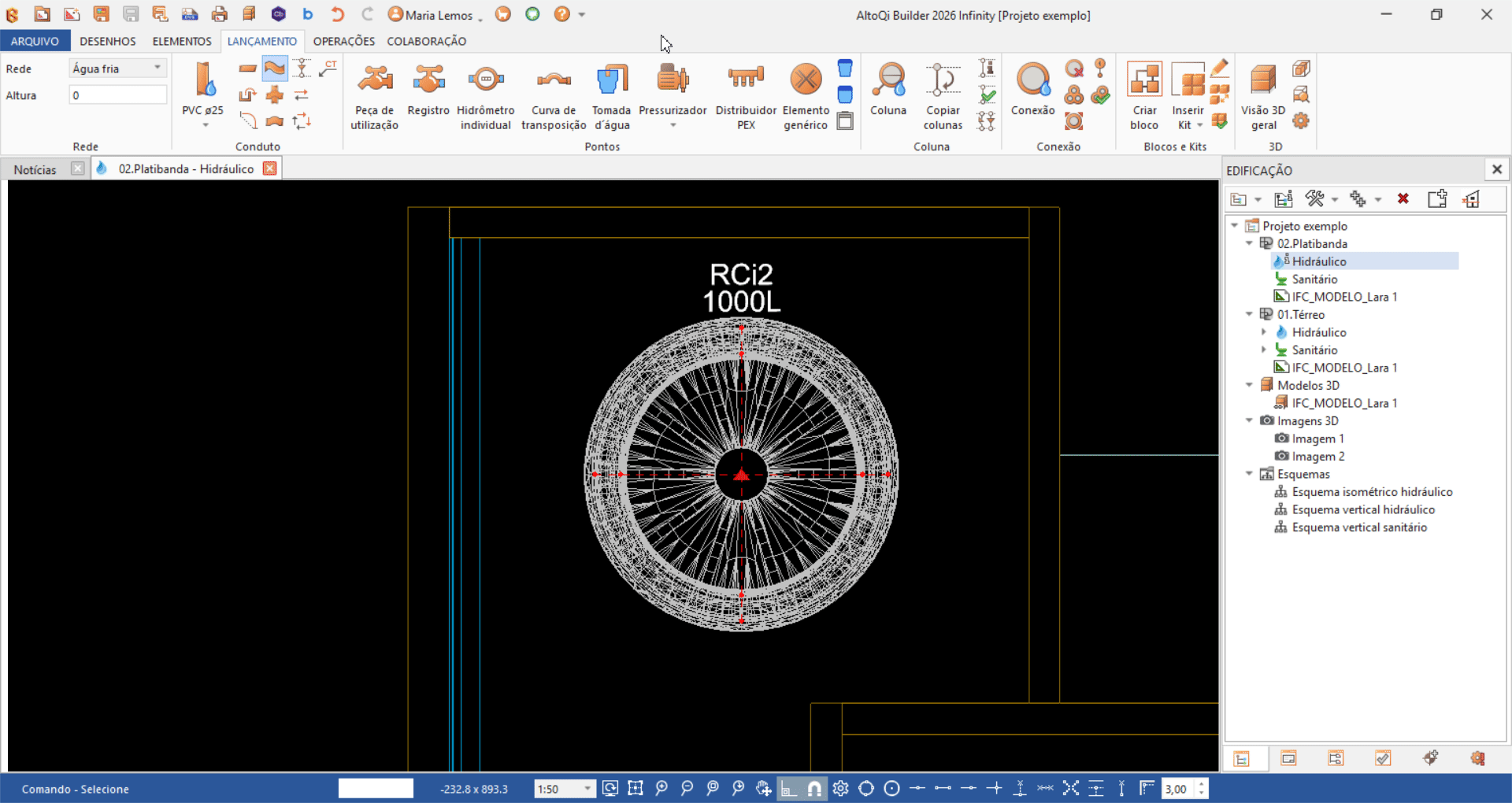

Na animação a seguir, confira a execução do lançamento de tubulação associada ao reservatório em detalhe isométrico, descrito no passo a passo:

Observação: O artigo Lançamento de Reservatório e tubulações associadas apresenta mais detalhes sobre o lançamento das tubulações associadas ao reservatório.

Após o lançamento das tubulações é necessário lançar os adaptadores conectados ao reservatório. Esse procedimento pode ser acompanhado no artigo Lançando adaptadores no projeto hidráulico.

Na sequência, efetue o lançamento da saída livre na extremidade destes tubos complementares. Para isso, proceda da seguinte forma:

Ainda com o croqui de lançamento aberto, acesse a aba Lançamento;
Com a rede Água fria selecionada, clique no comando Peça de utilização;

Em seguida, clique na extremidade livre do tubo;
Na janela Peça, desabilite os filtros de definição de peças, como indicado na imagem a abaixo;

Localize e selecione a peça "Saídas livres - 32 mm" ou outra de acordo com o diâmetro de acordo com a tubulação lançada;
Posicione a indicação da peça e tecle <Enter> para finalizar o comando.

Observação: O artigo técnico Lançamento de saída livre no projeto hidráulico apresenta, detalhadamente, o procedimento para a inclusão de saídas livres na extremidade final dos tubos de água fria.

Por fim adicione um registro na limpeza utilizando o comando Registro disponível na aba Lançamento.

Seguindo os procedimentos deste artigo, será possível lançar um extravasor e limpeza em reservatórios no AltoQi Builder.
