Erro D31 - Erro no cálculo da armadura principal (direção X)

Para realizar o dimensionamento dos elementos estruturais, o AltoQi Eberick calcula uma determinada área de aço proporcional aos esforços que atuam sobre ele. O programa então verifica quais as bitolas de aço que foram habilitadas pelo usuário e tenta detalhar a peça com cada uma delas. Este erro ocorre quando nenhuma destas bitolas pode ser utilizada para realizar o dimensionamento da peça. Este impedimento pode acontecer por motivos distintos, de modo que o usuário deve identificar qual a situação associada à laje, de modo a tomar medidas direcionadas à situação específica. Este artigo busca direcioná-lo na resolução deste tipo de erro.

O Erro D31 é emitido para lajes, quando a armadura X não pode ser dimensionada. Assim, para analisá-lo:

Acesse a planilha de dimensionamento das lajes (botão ).Ou das escadas, se for o caso.
Acesse a guia Positivo
Na lista de vãos da laje, selecione o Vão X da laje indicada no erro. No caso da figura abaixo, foi selecionado o vão X da laje L1. Basta clicar sobre a célula da planilha - a coluna será selecionada automaticamente
Clique sobre o botão Resultados da armadura

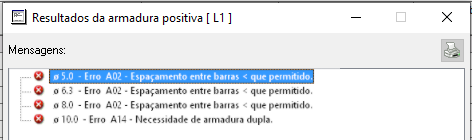

A janela que se abre exibirá o erro associado com cada uma das bitolas, de modo que é possível identificar o erro mais recorrente, ou então aquele que ocorre na bitola que deseja utilizar.

Neste caso, deve-se adotar medidas direcionadas para os erros exibidos. Para mais informações sobre um determinado erro, você pode dar um clique duplo sobre a bitola que apresenta o erro em questão. A página da ajuda referente a este erro se abrirá.
Lembre-se que o comportamento do modelo pode ser conferido pela grelha do elemento, presente dentro de sua janela de dimensionamento (botão ):

Poderá acessar os nossos materiais referentes a alguns dos erros através dos links a seguir:

Para elucidar melhor estas possibilidades, apresentamos a seguir algumas situações de análise em projetos no AltoQi Eberick.

Exemplo - Escada com Erro D31 e Erro A02:

Após analisar os resultados da armadura na janela de dimensionamento das escadas, conforme previamente descrito, e confirmar que a escada apresenta Erro A02 - Espaçamento entre barras menor que o permitido,constata-se que esse erro é resultante da necessidade de uma quantidade excessiva de armadura para o lance da escada, o que provoca um espaçamento entre as barras inferior ao limite normativo estabelecido.

Assim, a solução envolve uma análise cuidadosa da concepção da escada, considerando aspectos como o vão, os apoios, a rigidez dos elementos de suporte incluindo o patamar e as vigas e a espessura do lance. O objetivo é minimizar os momentos fletores, o que facilitará o dimensionamento com uma taxa de armadura mais baixa.

No caso de escadas, para avaliar a concepção, é ideal observar o comportamento que a escada apresenta, abrindo a janela de Grelha, disponível na janela de dimensionamento da escada botão .

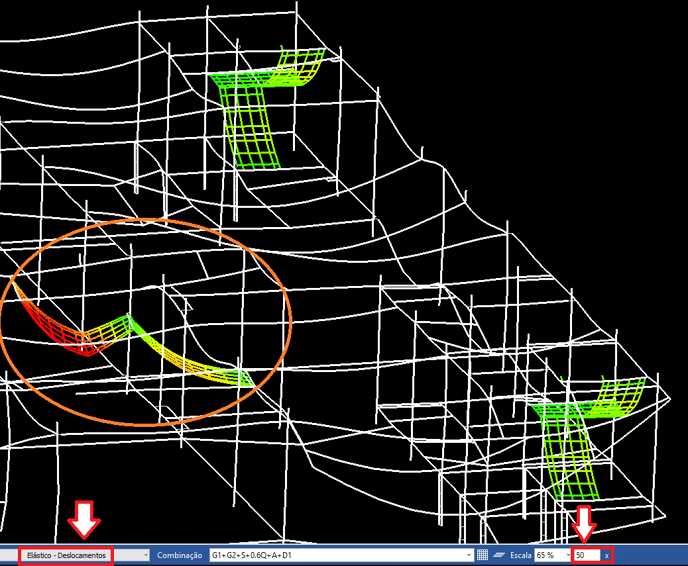

Abrindo o modelo Elástico — Deslocamentos, e configurando uma ampliação de, por exemplo, 50x, podemos visualizar melhor como a escada se desloca, e observar se está corretamente apoiada nas vigas de apoio superior, inferior, e com o patamar intermediário, e assim o projetista responsável pode avaliar medidas para otimizar o dimensionamento:

Note como o modelo destacado apresenta um comportamento crítico dos lances, inclusive se comparado com as demais escadas do pavimento.

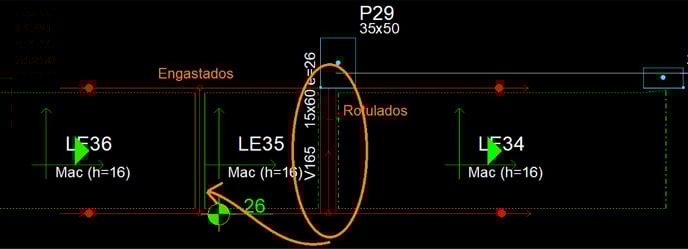

Vemos pelo croqui que isto é acentuado pela falta de engastamento entre o patamar e o lance LE34:

Portanto, uma opção para melhorar o resultado é aplicar uma continuidade, no nível intermediário, pelo comando Modelo — Lajes — Engastar, selecionando a V165.

Esta solução pode não ser suficiente sozinha, outras soluções podem ser avaliadas considerando enrijecer os apoios da escada, principalmente no nível intermediário, onde a escada possui apenas um apoio mais "rígido"

No artigo Corrigindo o lançamento de escadas com apoio inadequado também apresentamos uma situação frequente de erro no lançamento da escada, que resulta em esforços elevados e pode ocasionar falhas no dimensionamento da armadura, como o erro A02.

Entretanto, se o lançamento já estiver correto, é fundamental focar na concepção do projeto, ajustando a espessura dos elementos de acordo com os vãos e as cargas envolvidos, além de avaliar a necessidade de alterar a vinculação entre os lances e os patamares.
