O pressurizador é um aparelho utilizado no projeto hidráulico para promover um aumento de pressão na rede. Esta é uma solução comumente aplicada para garantir as pressões mínimas nos pontos de uso de água, quando a rede submetida apenas à pressão atmosférica não é suficiente.
No AltoQi Builder, é possível lançar o pressurizador e dimensioná-lo automaticamente.
Observação: O dimensionamento está disponível a partir da atualização 2023-11 do AltoQi Builder e a partir da versão 2024.
Para dimensionar o pressurizador em seu projeto, é necessário já ter realizado seu lançamento. Isso pode ser feito seguindo os procedimentos do artigo Lançamento de pressurizadores no projeto hidráulico.
O vídeo abaixo mostra como conferir o dimensionamento do pressurizador e o artigo traz mais informações sobre os critérios utilizados pelo Builder.
Dimensionamento do pressurizador
- Acesse a janela Propriedades
(guia Elementos, grupos Acessar) e clique sobre o pressurizador; - A seção Dimensionamento vai apresentar os dados de cálculo e resultados.
Vazão atendida

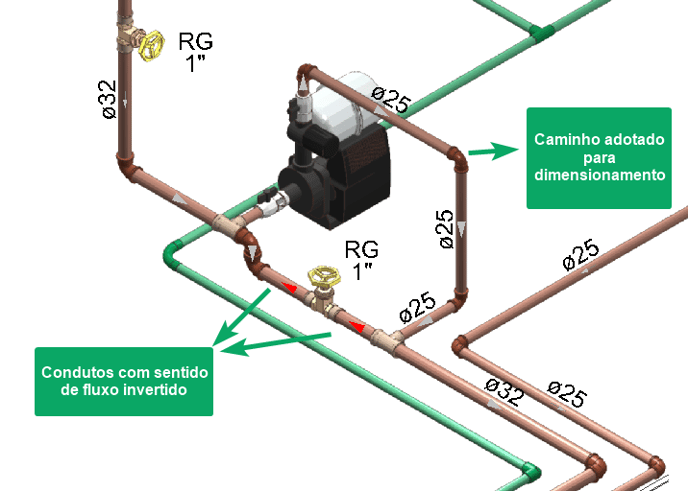

A vazão atendida (L/min) irá adotar a mesma vazão estimada que passa pelos tubos ligados ao pressurizador, ou seja, é calculada seguindo os Critérios de dimensionamento dos tubos de água quente e fria a partir das peças de utilização alimentadas pelo pressurizador.
Acréscimo máximo
A partir da vazão atendida, o programa interpola a pressão máxima ( Acréscimo máximo) a partir da curva de desempenho formada a partir de três pontos de Vazão X Pressão no cadastro do pressurizador. Estes pontos podem ser obtidos nos catálogos dos fabricantes e devem ser verificados se um novo pressurizador for cadastrado no Builder .
Acréscimo necessário
Neste campo é informada a pressão necessária a ser acrescida para atender a pressão mínima do ponto mais desfavorável alimentado pelo pressurizador. Isto corresponde a diferença entre a pressão mínima do ponto de utilização e a pressão disponível que chega no mesmo ponto (sem considerar o efeito do pressurizador).
Assim, qualquer pressurizador que seja escolhido deve conseguir incrementar, no mínimo, a pressão de acréscimo necessário à rede.
Inversor de frequência
Esta opção é de escolha do usuário se deseja adotar um inversor de frequência junto ao pressurizador, Este dispositivo permite ajustar o número de rotações do motor do pressurizador, de forma a fornecer uma pressão desejada.
- Ao marcar a opção Não, o campo "Acréscimo fornecido", do Resultado do dimensionamento, irá adotar o mesmo valor do Acréscimo máximo que o pressurizador proporciona.
- Ao marcar a opção Sim, o campo "Acréscimo desejado" será exibido, podendo o usuário adotar um valor de pressão a ser fornecida à rede, que será adotado no campo "Acréscimo fornecido", do Resultado. O acréscimo desejado deve ser igual ou maior que o Acréscimo necessário e menor que o Acréscimo máximo do pressurizador adotado.
Resultados
A partir dos dados de cálculo nas propriedades do pressurizador, o programa adota o Acréscimo fornecido à rede, com ou sem o uso de inversor de frequência, como explicado no item anterior. Este valor adotado será utilizado nas verificações de pressões da rede.
Também é apresentado a potência nominal do pressurizador, informação presente no cadastro da peça.
Para auxiliar no correto dimensionamento o campo Status apresenta algumas mensagens que podem ser verificadas:
- Processar dimensionamento: esta mensagem será apresentada assim que o pressurizador for lançado no projeto e alerta para a necessidade de processar o projeto para que o programa consiga preencher os campos conforme explicado nos itens anteriores.
- Ação: realize o processamento do projeto: Como processar o dimensionamento no AltoQi Builder?.
- Conexão sem vazão: mensagem apresentada quando o projeto já foi processado, mas a Vazão atendida (L/min) continua zerada. Isso pode acontecer se o pressurizador for lançado no vazio, sem conectar em nenhum tubo, ou então se ele for lançado em um tubo que possui vazão zerada (não alimenta nenhuma peça de utilização).
- Ação: revise o lançamento, garantindo a continuidade das tubulações saindo do pressurizador até os pontos de utilização.
- Vazão superior à máxima: mensagem apresentada quando o projeto já foi processado, mas a Vazão atendida (L/min) é superior à Vazão máxima de trabalho (L/min) preenchida no cadastro da peça do Pressurizador.
- Ação: revise a escolha do pressurizador para um que atenda a intervalos de vazões mais elevados, ou então lançar o pressurizador em outro local com menor vazão a ser atendida.
- Vazão inferior à mínima: esta mensagem será apresentada quando o usuário já processou, mas a Vazão atendida (L/min) é inferior à Vazão mínima de trabalho (L/min) preenchida no cadastro da peça do Pressurizador.
- Ação: revise a escolha do pressurizador para um que atenda a intervalos de vazões menores, ou então lançar o pressurizador em outro local com maior vazão a ser atendida.
- Acréscimo desejado é superior ao máximo: esta mensagem será apresentada quando o Inversor de frequência estiver habilitado e o valor do Acréscimo desejado (m.c.a) for maior que o Acréscimo máximo (m.c.a). Desta forma, o pressurizador escolhido não fornece o acréscimo desejado.
- Ação: escolher outro pressurizador ou reduzir o valor preenchido em Acréscimo desejado.
- Acréscimo fornecido insuficiente: mensagem apresentada quando o valor do campo Acréscimo fornecido (m.c.a) for menor que o valor do campo Acréscimo necessário (m.c.a). Dessa forma, o pressurizador não atende a pressão necessária.
- Ação: escolher outra pressurizador que forneça maior pressão.
- OK: apresentada quando o valor do campo Acréscimo fornecido (m.c.a) for maior ou igual ao campo Acréscimo necessário (m.c.a). Desta forma, indica que o pressurizador consegue atende a vazão e pressão solicitadas pela rede.
Observações
Pressurizador em série
Quando os pressurizadores forem lançados em série, ou seja, num mesmo trajeto da rede existe mais de um pressurizador, o efeito na pressão disponibilizada nos pontos de utilização será acumulativo.
Caso existam pontos de utilização entre os pressurizadores, eles serão considerados pelo pressurizador a montante.
Pressurizador em paralelo
Quando os pressurizadores foram lançados em paralelos, ou seja, onde os pressurizadores foram lançados em trajetos separados e as tubulações se unem em algum trecho posterior, o programa irá reconhecer os mesmos pontos de utilização em comum nos pressurizadores.
Pressurizadores e tomadas d'água
Quando tomadas d'água forem inseridas após o pressurizador, o seu dimensionamento será interrompido e passará a ser considerada a pressão inicial informada na tomada d'água.
Caso existam pontos de utilização entre o pressurizador e a tomada d'água, o pressurizador irá ser dimensionado apenas para estes pontos, sem reconhecer os trechos após a tomada d'água.
Relatório de dimensionamento
Após o correto dimensionamento dos pressurizador, pode ser conferida a planilha de pressões dos pontos de uso e o efeito de sua aplicação na rede, acessando o artigo: Como identificar o efeito do pressurizador na planilha de pressões.
O relatório de dimensionamento do pressurizador pode ser gerado de forma semelhante ao de outros elementos de projeto, através do Gerenciador:
- Acesse o comando Gerenciador
(guia Operações, grupo Exibir); - Localize o pressurizador na janela, clique com o botão direito sobre ele e acesse Relatório de dimensionamento
O relatório irá apresentar a tabela de aparelhos abastecidos pelo pressurizador e a respectiva composição de vazões.
Também são apresentados a situação com e sem pressurizador no aparelho mais desfavorável, além de informar os mesmos resultados apresentados nas propriedades do pressurizador.
Com o presente artigo, é possível compreender como o AltoQi Builder realiza o dimensionamento de pressurizadores no projeto hidráulico.
