Erro D210 - Posição da linha neutra maior que o limite
A NBR 6118:2014 em seu item 14.6.4.3 estabelece limites para redistribuição de momentos e condições de dutilidade. Em relação à profundidade da linha neutra estabelece que quando for efetuada uma redistribuição em uma determinada seção transversal, reduzindo-se um momento fletor de M para δM, deve ser limitada por:
- Para concretos com fck ≤ 50 MPa: x/d ≤ (𝛿 – 0,44)/1,25
- Para concretos com 50 MPa < fck ≤ 90 MPa: x/d ≤ (𝛿 – 0,56)/1,25
Sendo:
- x: posição da linha neutra
- d: altura útil da viga
- 𝛿: coeficiente de redistribuição, que reduz um momento fletor de M para 𝛿M.

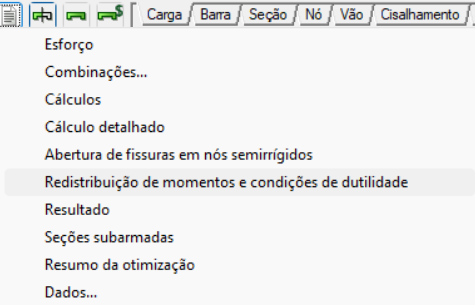

Observação: É possível verificar os valores da posição da linha neutra no ELU (x/d), os coeficientes de redistribuição de momentos fletores (δ) e seus limites através do relatório Redistribuição de momentos e condições de dutilidade, disponível no botão Relatórios ( ) na janela de dimensionamento das vigas quando processado com a opção "Verificar limite de redistribuição em nós semirrígidos" habilitado.
Assim, o Erro D210 - Posição da linha neutra maior que o limite será emitido em vigas com vínculo semirrígidos quando a relação da profundidade da linha neutra da seção x/d não atenda ao critério normativo descrito anteriormente.
Como resolver o erro
Para a solução desse erro, temos as seguintes opções:
- Aumentar a altura da viga;
- Alterar a redução de rigidez no nó semirrígido;
- Nos casos em que se deseje remover os vínculos semirrígidos, pode-se utilizar os comandos:
- Engastar (botão ), disponível na guia Modelo, grupo Vigas;
- Rotular (botão ), disponível na guia Modelo, grupo Vigas; ou
- Aplicar vínculos (botão ) , disponível na guia Modelo, grupo Vigas.
Observação: Em alguns casos, mesmo utilizando vinculações engastadas nas vigas pode ocorrer o erro em questão. Isso ocorre, pois ao flexibilizar a ligação entre viga e pilar o programa irá calcular automaticamente uma redução na rigidez da ligação entre os nós extremos da viga e seus respectivos pilares. Isso faz com que seja criado uma vinculação semirrígida e ao habilitar a opção "Verificar limite de redistribuição em nós semirrígidos", no processamento, será verificado os parâmetros de redistribuição que devem ser satisfeitos. Veja mais detalhes em Flexibilizar ligação entre viga e pilar-parede.
