Muitas vezes, durante a realização de um projeto é necessário alterar a peça utilizada em um ponto, seja por solicitação do cliente ou por algum outro motivo.
A utilização da peça correta é importante pois é na peça que se encontram as informações da cálculo utilizadas no dimensionamento do projeto e as informações de lista de materiais. |
O AltoQi Builder possui o comando Definir peças, que tem como função atribuir uma peça ao elemento selecionado e pode ser acessado através da guia Operações - grupo Peças ou através da Visão 3D , na guia 3D.
Este procedimento é recomendado para alterar um ponto de cada vez, para alterar simultaneamente um grupo de peça recomendamos a leitura do artigo Como alterar uma peça em todos os pontos que a utilizam simultaneamente?. |
Utilizando o comando Definir peças
Como exemplo realizaremos a troca da peça de um condicionador de ar de 7000 btus, destacado na imagem abaixo, por um condicionador de ar de 10000 btus.
Para alterar uma peça já lançada deve-se:
- Acessar a guia Operações, grupo Peças, comando Definir peças
;
- Selecionar a simbologia da tomada que deseja alterar;
- Na janela Peça, selecionar a nova peça e a simbologia, por exemplo "Tomada - uso específico - Condicionador de Ar 10000BTU";
Neste diálogo, pode-se selecionar uma peça para ser associada ao elemento. As peças disponíveis serão apenas aquelas que correspondam aos Filtros habilitados. |
Caso o usuário deseje alterar somente a simbologia, basta selecionar outra simbologia diferente que esteja disponível para a peça. |
- Pressionar Esc para encerrar;
Lembramos que após trocar uma peça é necessário Processar seu projeto para atualizar o dimensionamento. |

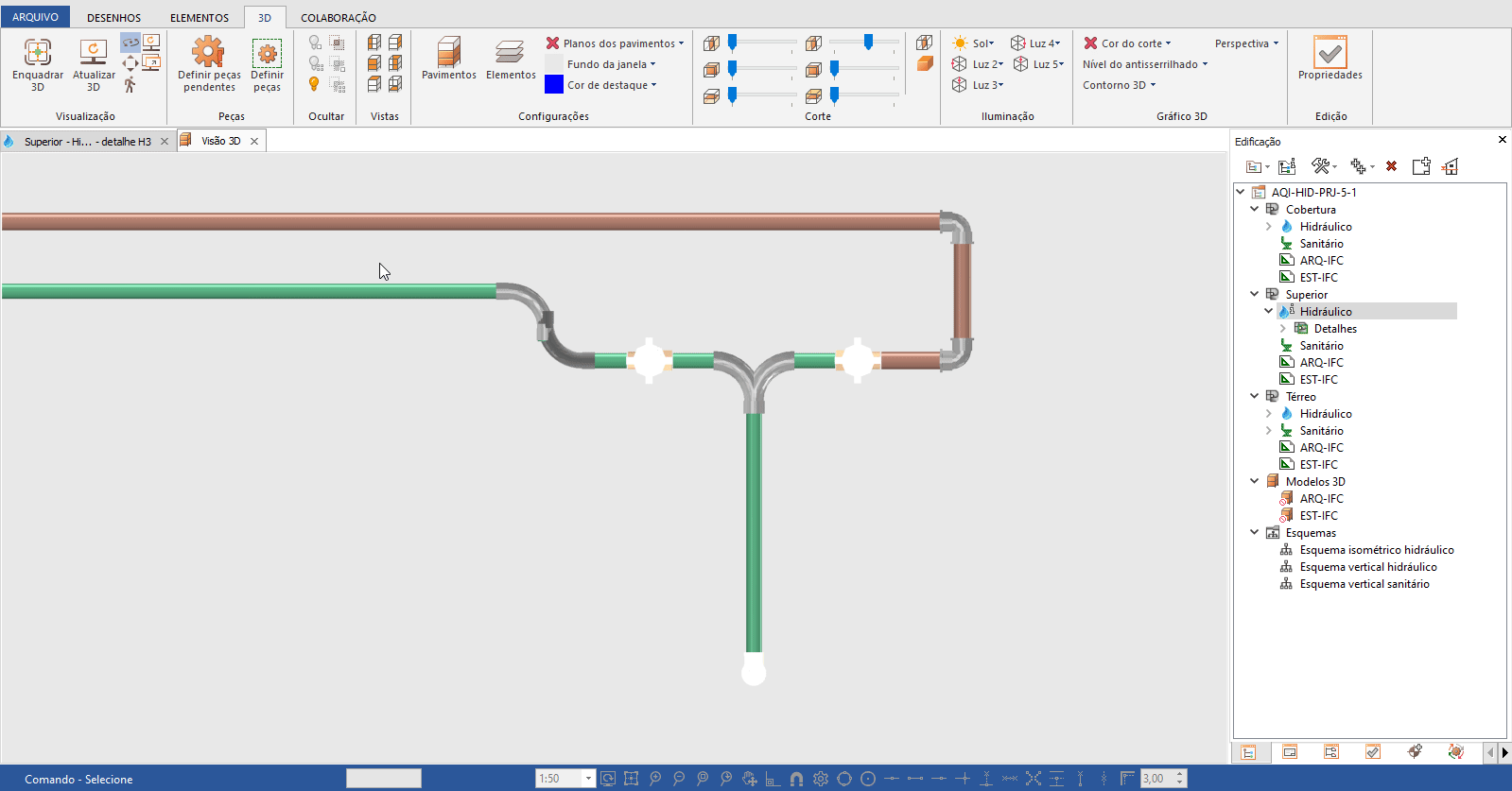

Utilizando o comando Definir peças na Visão 3D
O mesmo comando pode ser utilizado direto na visualização 3D e acompanhar a troca de peças instantaneamente.
- Acesse a Visão 3D
, através da barra de acesso rápido do Builder;
- Acesse o comando Definir peças
, na guia 3D;
- Clique sobre uma peça do projeto e escolha uma outra sugerida na janela Peças.
As peças disponíveis serão apenas aquelas que correspondem aos Filtros habilitados. |
Realizando os procedimentos descritos acima o programa substituirá a peça conforme solicitado, apresentando a simbologia da peça atual.
