Lançando pontos no mesmo alinhamento vertical

Em projetos de instalações elétricas e de cabeamento é muito comum a situação de lançamento de pontos em alturas diferentes e no mesmo alinhamento vertical da parede, como por exemplo: o lançamento de uma tomada baixa a 30 cm do piso e um interruptor simples a 120 cm do piso mas na mesma orientação vertical (lançamento que será exemplificado neste artigo).

Observação: É possível realizar as combinações desejadas, tais como, interruptor e tomada, duas (ou mais) tomadas, dois pontos de telecomunicação, entre outras combinações que forem viáveis ao projeto.

Este lançamento pode ser realizado dentro de um detalhe isométrico ou em planta baixa, de acordo com a preferência do projetista.

Observação: Antes de realizar o lançamento dos pontos no mesmo alinhamento vertical, recomenda-se configurar a exibição desejada para estes pontos: Lado a lado ou em Frente. Para isso, recomendamos a leitura do artigo: Como configurar a exibição de pontos no mesmo alinhamento vertical?

1. Lançamento no detalhe isométrico

Lançando o interruptor simples na posição Média

Para realizar este lançamento, o primeiro ponto pode ser lançado em planta baixa, portanto:

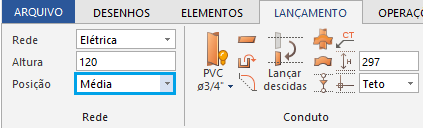

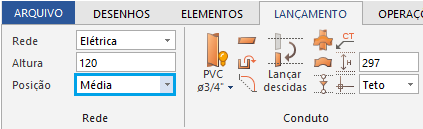

Acesse a guia Lançamento, grupo Rede e defina a Posição - Média;

Ainda na guia Lançamento, acesse o grupo Pontos, botão Interruptor simples;

Defina o ponto de inserção;

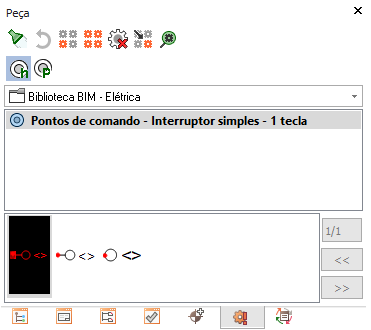

Na janela Peça, selecione a peça e a simbologia;

Determine o ponto diretor;

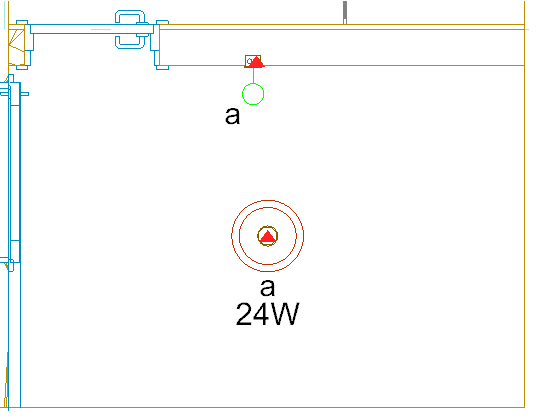

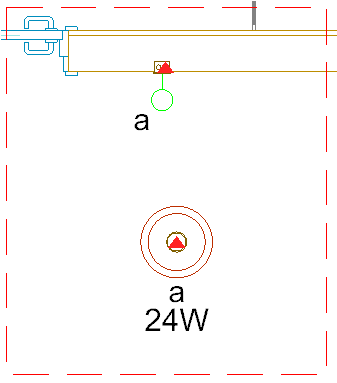

Para definir o comando, clique em todas as lâmpadas que esse interruptor acionará com o cursor de mira e pressione Enter;

Criando o detalhe isométrico

O próximo passo será criar o detalhe isométrico, portanto:

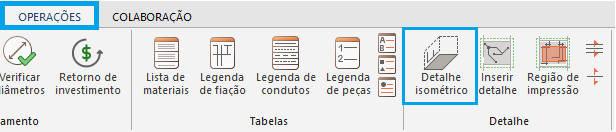

Acesse a guia Operações, grupo Detalhe, comando Detalhe isométrico;

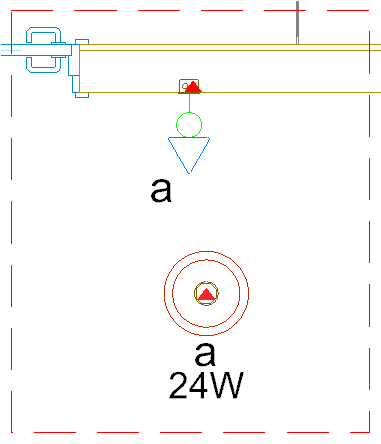

Informe o Ponto inicial, o Ponto final e o Ponto retângulo, para selecionar a área na qual deseja-se abrir o detalhe (de preferência que abranja a lâmpada que o interruptor acionará);
Determine o ângulo de visualização no qual deseja-se realizar o lançamento, executando um duplo clique sobre o ângulo;

O detalhe isométrico será criado;

Lançando a tomada na posição Baixa

O próximo passo será lançar a tomada, portanto:

Abra o detalhe, clicando na área recém criada no croqui;

Observação: O detalhe isométrico apresenta a visualização dos pontos e condutos nos eixos X, Y e Z a partir de uma área definida no pavimento.

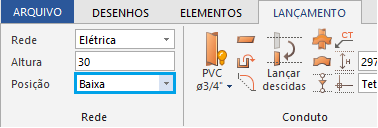

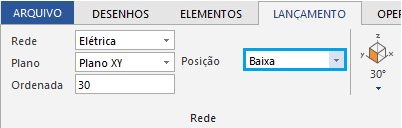

Acesse a guia Lançamento, grupo Rede e defina a Posição - Baixa;

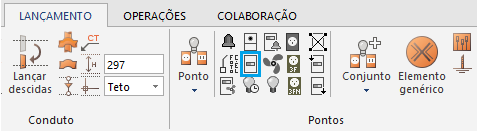

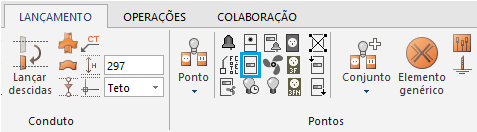

Ainda na guia Lançamento, acesse o grupo Pontos, botão Tomada 2P+T;

Habilite a ferramenta de captura Ponto deslocado ;
A linha de comando informará Caixa - Posição (Referência), clique sobre a caixa do interruptor;
A linha de comando informará Caixa - Posição (Ordenada) e irá sugerir 30, pressione Enter;

Na janela Peça, selecione a peça e a simbologia;

Determine o ponto diretor;
Pressione Esc para encerrar;

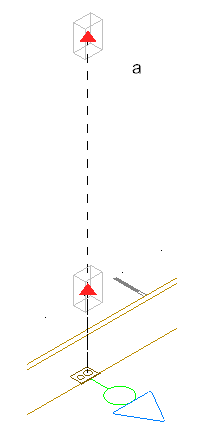

Com isso, o lançamento terá sido definido.

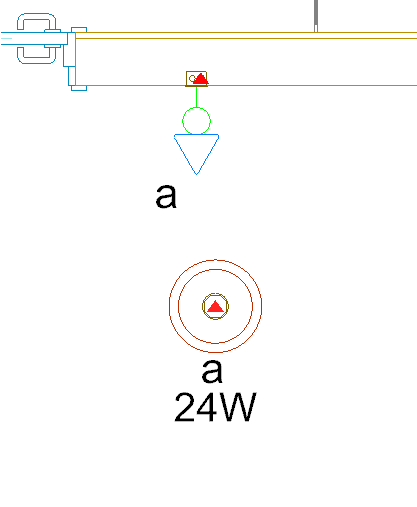

Ao voltar para a planta baixa, será apresentado a simbologia representando estes dois pontos.

Observação: Se a simbologia não for exibida deve-se acessar a guia Operações, grupo Exibir e clicar no comando Exibir Ambas.

2. Lançamento na planta baixa

Lançando o interruptor simples na posição Média

Para realizar este lançamento, o primeiro ponto a ser lançado será o interruptor, portanto:

Acesse a guia Lançamento, grupo Rede e defina a Posição - Média;

Ainda na guia Lançamento, acesse o grupo Pontos, botão Interruptor simples;

Defina o ponto de inserção;
Na janela Peça, selecione a peça e a simbologia;

Determine o ponto diretor;
Para definir o comando, clique em todas as lâmpadas que esse interruptor acionará com o cursor de mira e pressione Enter;

Alterando a configuração de lançamento

O próximo passo será configurar o programa para permitir que pontos sejam lançados na mesma coordenada X,Y mas em alturas diferentes, portanto:

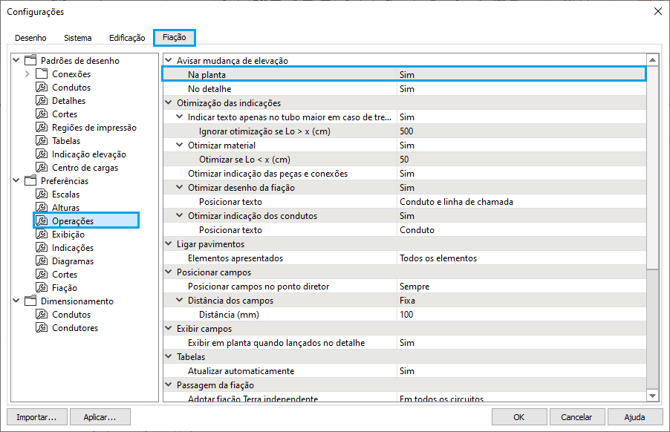

Acesse o menu Arquivo - Configurações;
No diálogo Configurações selecione a aba Fiação;
Selecione Preferências - Operações;
Altere a opção Avisar mudança de elevação - Na planta para Sim;
Clique em OK;

Lançando a tomada na posição Baixa

O próximo passo será lançar a tomada, portanto:

Acesse a guia Lançamento, grupo Rede e defina a Posição - Baixa;

Ainda na guia Lançamento, acesse o grupo Pontos, botão Tomada 2P+T;

Certifique-se que apenas a captura Personalizada encontra-se habilitada;
Clique sobre o ponto de inserção do interruptor lançado anteriormente;

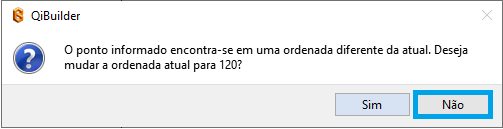

Clique em Não na mensagem exibida abaixo, pois a tomada não será inserida a 120 cm do piso;

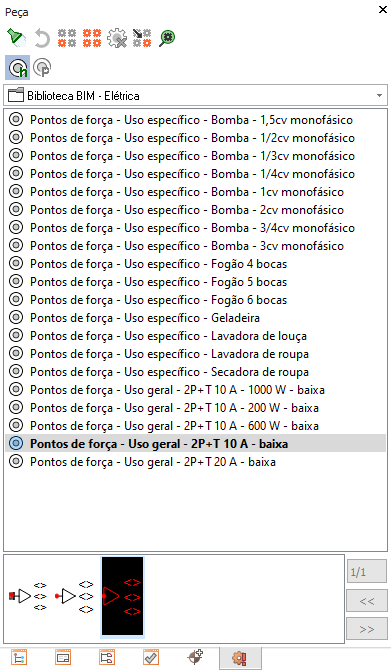

Na janela Peça, selecione a peça e a simbologia;

Determine o ponto diretor;
Pressione Esc para encerrar;

Com isso, o lançamento terá sido definido.

Observação: Para lançar condutos conectando estes pontos recomendamos a leitura do artigo Como lançar condutos para ligar pontos no mesmo alinhamento vertical

Vimos nesse artigo que existem duas formas de realizar o lançamento de pontos no mesmo alinhamento vertical. Assim, você deve verificar qual das situações melhor se enquadra no seu projeto.
