      Configurando os textos dos tubos

      No AltoQi Builder é possível configurar as indicações de texto de tubos, conexões, esquemas, diagramas, detalhes, diâmetros e cotas de acordo com a necessidade do projetista.
      Com o intuito de auxiliá-lo no entendimento desta necessidade, elaboramos uma série de artigos demonstrando os procedimentos que podem ser realizados:
        1. Configurando os textos dos tubos (este artigo);
        2. Configurando os textos das conexões;
        3. Como alterar o tamanho do texto das cotas;
        4. Como configurar as indicações de texto de diagramas e esquemas gerados no AltoQi Builder?;
        5. Como configurar o título de cortes, diagramas, detalhes e esquemas gerados no AltoQi Builder?;
        6. Como otimizar as indicações de conduto apresentadas em croqui e detalhe?;
        7. Como alterar a indicação do diâmetro dos condutos;
        8. Como alterar a indicação do diâmetro das colunas?;
        9. Como alterar a indicação do material dos condutos.

      Configurando os textos dos tubos


      O programa AltoQi Builder permite que o usuário altere o tipo, tamanho e demais configurações dos textos antes ou após os mesmos serem lançados no projeto. A seguir é apresentado o procedimento para executar tal alteração em cada caso em específico.

      Editando a configuração de texto antes de iniciar o projeto

      Para alterar as configurações dos textos das tubulações antes de iniciar o projeto, proceda conforme mostra o procedimento a seguir:
      1. Acesse a aba "Arquivo" - "Configurações";
      1. Acesse a aba do projeto que será executado;

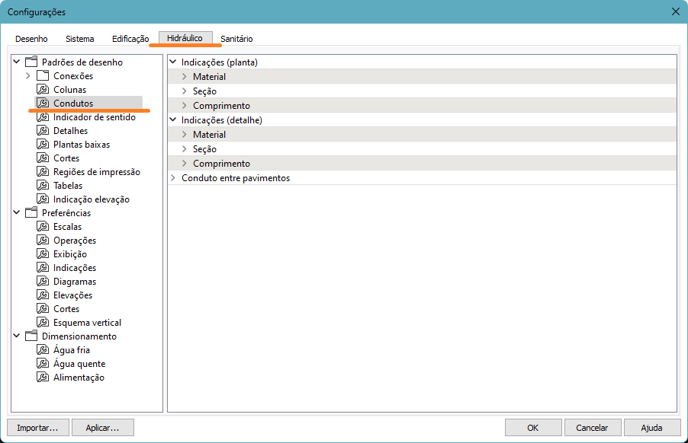

      2. Clique em "Condutos" - "Padrões de desenho", como indicado na imagem a seguir;

      Nesta opção é possível alterar as configurações padrões das tubulações que são apresentadas no grupo "Condutos".
      Dentre as principais configurações, há as de modelo e altura de fonte, posição em relação ao conduto, adição de prefixos ou sufixos e demais configurações relacionadas as indicações das tubulações. Pode-se ainda definir uma configuração de texto para planta baixa e outra para os detalhes, pois as configurações para planta e para detalhes são separadas, permitindo maior flexibilidade e personalização das indicações dos tubos dependendo da visualização.

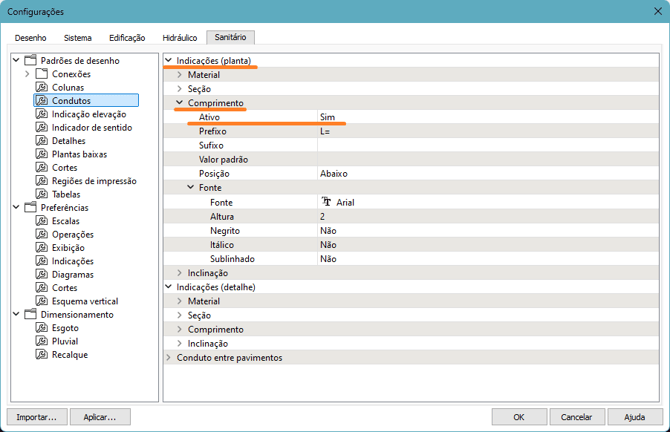

      Exemplo de ativação das indicações de "comprimento" dos condutos para planta baixa:

      1. Após efetuar as alterações, clique em "Ok", para finalizar a edição.
      O lançamento efetuado após a edição das configurações irá apresentar a nova configuração automaticamente.

      Editando a unidade de medida e as casas decimais do texto de comprimento do conduto

      1. Acesse a aba "Arquivo" - "Configurações";
      1. Acesse a aba do projeto que será executado;

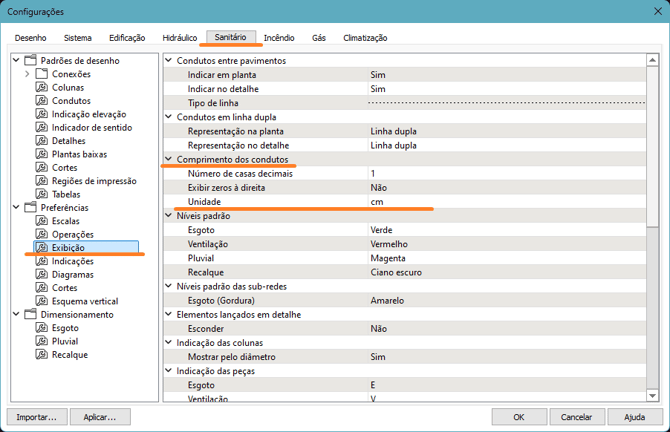

      2. Clique em "Exibição" presente na classe "Preferências", como indicado na imagem a seguir;

      3. Dentre as opções de personalização da exibição, localize a opção "Comprimento dos condutos";
      4. Altere a unidade de medida e adicione casas decimais para o valor conforme sua preferência.

      5. Exemplo de configuração de indicação para o conduto:

      Editando a configuração de texto após lançar o projeto

      Para alterar as fontes dos textos das tubulações já lançadas no projeto, efetue os mesmo procedimentos indicados acima e após concluir a configuração utilize o comando para atualizar as indicações conforme descrito a seguir.
      1. Acesse a aba "Operações";
      2. Clique no comando "Reinicializar indicações", destacado em vermelho na imagem a seguir;
      1. Selecione todas as tubulações que deseja alterar a configuração;
      2. Tecle "Enter" para finalizar o comando.
      Observação: Mais informações sobre o comando Reinicializar Indicações no artigo Reinicializando as indicações.

      O programa irá atualizar as configurações dos textos selecionados para as definições especificadas pelo projetista.
