Convertendo um pavimento principal para nível intermediário
Em determinadas situações de lançamento da estrutura pode ser necessário converter algum pavimento principal da edificação para um nível intermediário ou realizar o processo inverso, criando um pavimento principal a partir do lançamento de um nível intermediário.
Esta série de dois artigos ilustra como realizar estas operações no Eberick, mantendo o lançamento do pavimento convertido.
- Convertendo um pavimento principal para nível intermediário (presente artigo)
- Convertendo nível intermediário para um pavimento principal
Convertendo um pavimento principal para nível intermediário
Para exemplificar o procedimento de conversão de um pavimento principal para nível intermediário, tomaremos como exemplo uma edificação composta por 3 pavimentos, conforme ilustrado neste corte transversal.
Neste exemplo, iremos converter o Pavimento Térreo para um nível intermediário da edificação. O processo de conversão pode ser feito seguindo os procedimentos indicados a seguir:

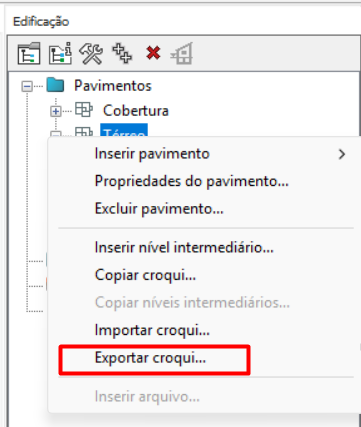

- Exportar o croqui do pavimento que será convertido: Este passo é necessário para manter o lançamento do pavimento. Para isso, clique com o botão direito do mouse sobre o botão do pavimento na janela de edificação e acesse a opção "Exportar croqui". O croqui deste pavimento será salvo em um arquivo .CRQ no local especificado.

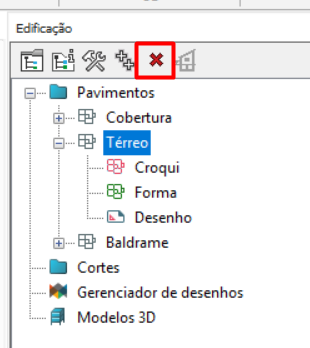

- Excluir o pavimento: Com o croqui do pavimento exportado, será necessário excluí-lo do projeto. Para isso, selecione o pavimento desejado na janela de projeto e acesse o botão "Excluir".

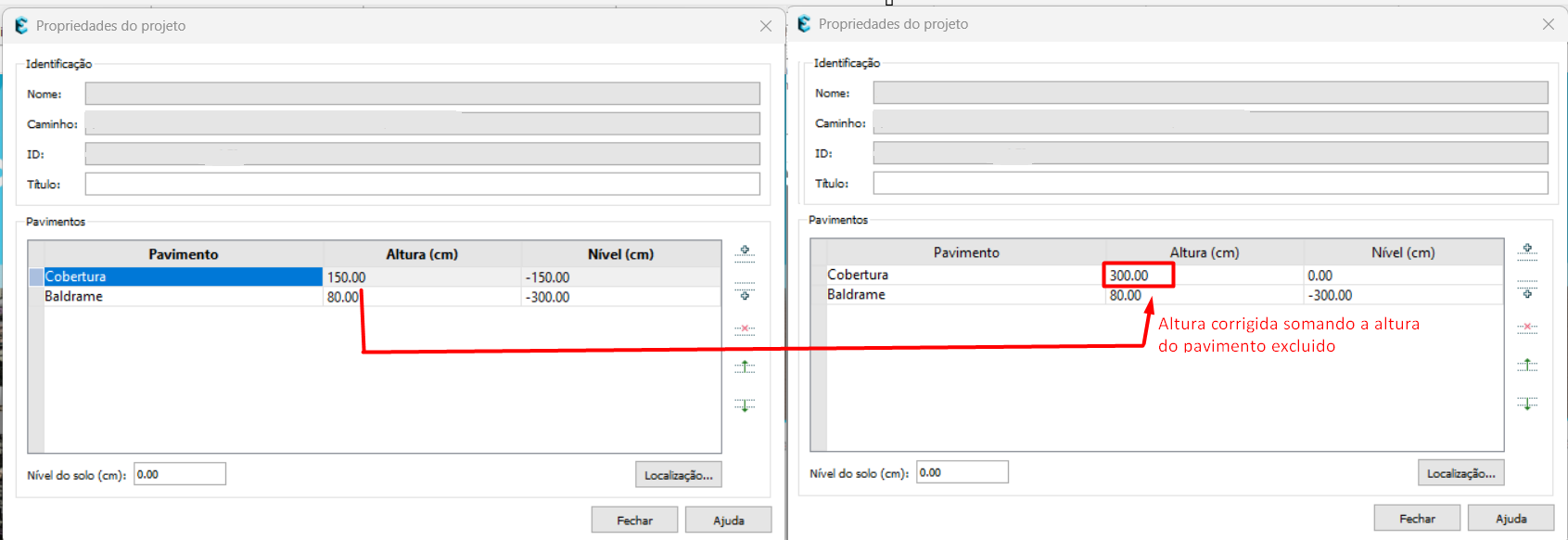

- Ajuste no nível dos pavimentos: Como a altura de um pavimento toma como base o nível do pavimento inferior, ao excluir um dos pavimentos do projeto a altura do pavimento superior deve ser corrigida. Neste exemplo, excluindo o Pavimento Térreo, o nível do Pavimento Cobertura ficará incorreto, sendo necessário ajustar a altura deste pavimento para corrigir seu nível. Estas correções podem ser realizadas no botão Propriedades da edificação ();
Para mais informações sobre a filosofia de criação e definição da altura dos pavimentos, recomendamos a leitura do artigo Quais valores devo inserir na janela de pavimentos?

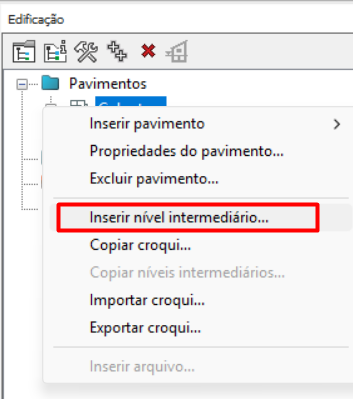

- Criação do nível intermediário: Neste ponto é necessário incluir um nível intermediário no projeto. Para isso, clique com o botão direito do mouse sobre o botão croqui do pavimento cobertura e acesse a opção Inserir nível intermediário. A altura do nível intermediário deve ser equivalente a altura do pavimento convertido, neste exemplo, igual a 150 cm.
Para mais informações sobre a criação de níveis intermediários, recomendamos o artigo Como inserir um nível intermediário.

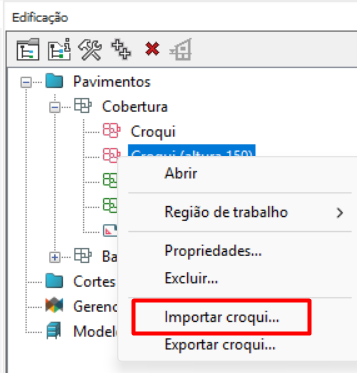

- Importar o croqui: Nesta etapa resta importar o croqui salvo anteriormente. Para isso, clique com o botão direito do mouse sobre o croqui do nível intermediário criado e acesse a opção Importar croqui, selecione o arquivo salvo e confirme as informações.
Realizado estes passos, o pavimento principal será convertido para um nível intermediário da edificação, sendo possível manter todo o lançamento do pavimento.
