      Exemplo: Cadastrando uma concessionária de energia

      Para realizar o dimensionamento da entrada de serviço, o programa utiliza todas as prescrições da norma NBR 5410. No entanto, cada concessionária possui orientações próprias quanto a esse dimensionamento.

      No cadastro padrão várias concessionárias estão cadastradas, porém se a concessionária desejada não estiver disponível no programa, é possível adicioná-la.

      Observação: É importante utilizar os dados da concessionária correta na realização do projeto para evitar que este necessite de uma segunda análise para a aprovação da concessionária.

      No módulo Elétrico temos relacionado aos padrões da concessionária:

      • o lançamento do Quadro de medição;
      • o lançamento da Entrada de serviço;
      • o desenhos dos detalhes de padrões de entrada/medição;
      • a tabela com as especificações mínimas do dimensionamento da entrada de energia.

      A seguir exemplificaremos os procedimentos para o cadastramento de uma nova concessionária inserindo todos os dados necessários, desde o cadastramento dos desenhos padrões de uma nova concessionária até a tabela de dimensionamento do ramal de entrada.

      Cadastro dos desenhos do padrão da concessionária

      Nessa etapa será efetuado o cadastramento dos desenhos dos detalhes padrões das concessionárias, para isso será necessário obter os desenhos no formato DWG/DXF para que sejam adicionados a uma nova biblioteca de símbolos, referente a nova concessionária a ser cadastrada.

      Criando uma biblioteca de símbolos

      Antes de realizar o procedimento de criação dos símbolos, é recomendado criar uma pasta e uma biblioteca de símbolo específica para a nova concessionária, para isso:

      • Abra o AltoQi Builder;
      • Acesse o menu Arquivo – Novo – Novo;
      • Acesse a guia Elementos, grupo Símbolos, comando Inserir símbolos;
      • Na janela Símbolo acesse o comando Edita símbolo;

      • No diálogo Bibliotecas de símbolos selecione a pasta Padrões de Concessionárias e clique em Pasta;

      • Responda Sim a pergunta "Criar o novo arquivo sob a pasta Padrões de Concessionárias?";
      • O programa criará uma “Nova pasta”, informe o nome da concessionária;
      • Pressione Enter;
      • Selecione a pasta criada anteriormente e clique em Pasta;
      • Responda Sim a pergunta "Criar o novo arquivo sob a pasta XXXXXX?";
      • O programa criará uma “Nova pasta”, informe o nome desejado, no nosso exemplo "Entrada de serviço";
      • Pressione Enter;
      • Repita o procedimento para criar a quantidade de pastas desejadas;
      • Selecione a pasta “Entrada de serviço”, recém criada, e clique em Biblioteca;

      • Responda Sim a pergunta "Criar o novo arquivo sob a pasta Entrada de serviço?";
      • O programa criará uma “Nova biblioteca”, informe o nome desejado, no nosso exemplo "Consumidor individual";
      • Repita o procedimento para criar a quantidade de bibliotecas desejadas;
      • Clique em OK;


      Observação:  Com isto, todas as novas simbologias a serem adicionadas devem ser gravadas nestas bibliotecas. Desta forma, fica mais fácil do usuário fazer uma cópia de segurança deste diretório em outra pasta.

      Importando o desenho

      Após criar a biblioteca, pode-se criar os símbolos, para isso:

      • No desenho aberto acesse a guia Elementos, grupo Símbolos, comando Inserir arquivo;
      • No diálogo Inserir Arquivo aberto selecione, na opção "Arquivos do tipo", o formato do arquivo a ser lido, (*.DXF) ou (*.DWG);
      • Selecione o desenho desejado;
      • Clique em Abrir;

      • Clique na tela para posicionar o desenho;
      • Se necessário, realize edições no arquivo, por exemplo escalar, incluir textos ou elementos gráficos, etc;
      • Enquadre seu desenho, através do botão ;

      Associando o desenho a biblioteca de símbolo

      Deve-se incluir o novo desenho na Biblioteca de Símbolos do programa. Isto a tornará disponível para inserção em um projeto, para isso:

      • Acesse a guia Elementos, grupo Símbolos, comando Criar símbolo;
      • Selecione todo o desenho;
      • Pressione Enter;
      • Defina o ponto de inserção do símbolo, informando o Ponto de referência;
      • No diálogo Criar símbolo, escolha a biblioteca recém criada e defina um nome para a nova simbologia;
      Observação: Caso as novas pastas e bibliotecas não tenham sido criadas anteriormente é possível criá-las neste momento.

      • Desative a opção Escala automática;
      • Pressione OK para confirmar.

      O desenho estará salvo e poderá ser utilizado em seus projetos.
      Observação:  Para inserir este detalhe em seu projeto recomendamos a leitura do artigo Como adicionar o detalhe padrão da concessionária


      Após isso, pode-se fechar a janela corrente, não sendo necessário salvar o arquivo (pois já está gravado como símbolo).
      Observação: Para compreender melhor o cadastro de símbolos recomendamos a leitura do artigo Criação de simbologia no AltoQi Builder

      Cadastro de itens

      Efetuado o cadastramento da simbologia deve-se cadastrar os itens necessários para geração do quantitativo relacionado ao novo padrão inserido, para que os mesmos sejam associados a nova peça a ser cadastrada na próxima etapa.

      Como exemplo iremos criar os itens necessários para o cadastro de um Quadro de medição.

      Para efetuar o cadastramento de novos itens:

      • Acesse o menu Arquivo – Cadastro;
      • No diálogo Cadastro selecione a aba Itens;
      • Clique em Adicionar – Nova classe;

      • O programa criará a nova classe “Material”;
      • Selecione essa classe e altere seu nome para, por exemplo “Quadro de medição – XXXXX”;

      • Selecione a classe criada e clique em Adicionar – Novo grupo;
      • O programa criará um novo “Grupo”;
      • Selecione esse grupo e altere seu nome para, por exemplo “Unidade consumidora individual – embutir”;
      • Mantenha a Unidade - pç;
      • Selecione o grupo criado e clique em Adicionar;
      • O programa criará um novo “Item”;
      • Selecione esse item e altere seu nome para, por exemplo “Caixa p/ medidor monofásico”;

      • O item estará cadastrado;
      • Repita o procedimento para criar todos os Itens necessários.
      Observação: Para cadastrar os itens da entrada de serviço já existe uma classe de itens chamada "Material p/ entrada serviço" não havendo a necessidade da criação de uma nova Classe, mas caso seja necessário pode-se criar novos grupos ou, se desejar, uma nova classe.

      Cadastro de peças

      Com o cadastro dos itens realizado, a próxima etapa será efetuar o cadastramento da peça respectiva ao padrão de medição da nova concessionária, para isso:

      Observação: O procedimento que será apresentado a seguir exemplificará a criação de uma peça para o quadro de medição. O mesmo procedimento deve ser realizado para a criação de uma peça para o padrão da entrada de serviço.

      • No diálogo Cadastro selecione a aba Peças;
      • Clique em Adicionar – Nova classe de peças;

      • O programa criará uma nova “Classe de peças”;
      • Selecione essa classe e altere seu nome para, por exemplo “Quadro de medição – XXXXX”;
      • Selecione a classe criada e clique em Adicionar – Novo grupo de peças para conexão;
      • O programa criará um novo “Grupo”;
      • Selecione o grupo criado e altere seu nome para, por exemplo “Unidade consumidora individual – embutir”;
      • Em Projeto de aplicação deixe como Sim apenas o projeto Fiação;
      • Defina as propriedades de IFC;

      • Selecione o grupo criado e clique em Adicionar;
      • O programa criará uma nova “Peça”;

      Definindo os dados da peça

      • Selecione essa peça criada e altere seu nome para, por exemplo “Caixa para medidor monofásico”;
      • Em Descrição, digite: Caixa para medidor monofásico de embutir a 1,20m do piso;
      • Em Descrição da simbologia, digite: Quadro de medição(essa descrição será utilizada na legenda do projeto);
      • Deixe o campo Indicação em branco (a simbologia que será adotada não inclui nenhum campo para indicação);
      • Em Aplicação selecione: Quadro de medição;
      Observação: Ao cadastrarmos a peça do alimentador predial deve-se selecionar a Aplicação: Entrada de serviço.

      • Em Posição selecione: Média (define a elevação padrão da peça);
      • Em Posicionar campos selecione: Sim;
      • Em Posicionar simbologia selecione: Não;
      • Em Desenhar simbologia selecione: Ambas;
      • Em Posicionar simbologia 3D selecione No plano formado pelos condutos;
      • Em Geometria preencha as dimensões da peça (valores utilizados na visão 3D);
      • Em Esquema selecione, para o nosso exemplo: F+N;

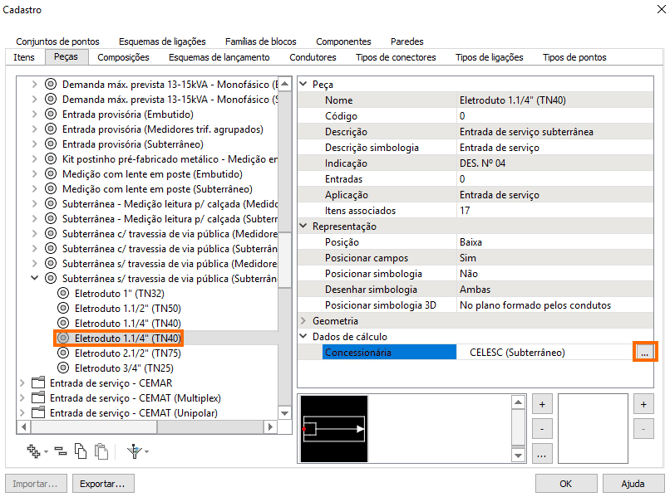

      Observação: Ao cadastrarmos a peça do alimentador predial será necessário definir a concessionária. O procedimento para criação das tabelas de dimensionamento do ramal de entrada será apresentado a seguir.
