Antes de iniciar um projeto de SPDA o projetista precisa efetuar a avaliação de risco conforme o capítulo 2 da NBR5419/2015 para definir a necessidade ou não do SPDA, definir o nível de proteção e quais medidas serão adotadas simulando diversos cenários.
Para realizar a avaliação de risco do projeto o módulo SPDA disponibiliza duas opções: A Avaliação de risco simples e a Avaliação de risco detalhada.
A diferença entre elas está na obtenção dos dados para o cálculo da Área de exposição equivalente.
Ao realizar a Avaliação de risco simples os dados de altura, largura e comprimento serão informados diretamente no diálogo da Avaliação de risco e estes serão os valores utilizados no cálculo da Área de exposição equivalente.
Ao realizar a Avaliação de risco detalhada os dados de altura, largura e comprimento serão obtidos a partir das áreas de exposição lançadas e estes serão os valores utilizados no cálculo da Área de exposição equivalente.
1 - Avaliação de risco simples
Caso o usuário deseje apenas realizar a Avaliação de risco da edificação deve-se:
- Criar a edificação com pelo menos um pavimento;
- Realizar a avaliação de risco simples.
a) Criar a edificação
Para criar uma nova edificação com o projeto SPDA recomendamos seguir os passos descritos nos artigos Como criar um novo projeto (edificação) no AltoQi Builder? e Criação de um novo projeto (edificação) no AltoQi Builder a partir do modelo 3D.
Se, no momento, o usuário não for realizar o lançamento do projeto de SPDA em si (somente deseja realizar a avaliação de risco para verificar a necessidade de um projeto de SPDA, por exemplo), pode-se criar um único pavimento com a altura total da edificação.
b) Preencher a avaliação de risco
Após criar a edificação pode-se preencher os dados da avaliação de risco. Para isso, proceda da seguinte forma:
- Abra o croqui SPDA de um dos seus pavimentos;
- Acesse a guia Operações, grupo Dimensionamento, comando Avaliação de risco simples;

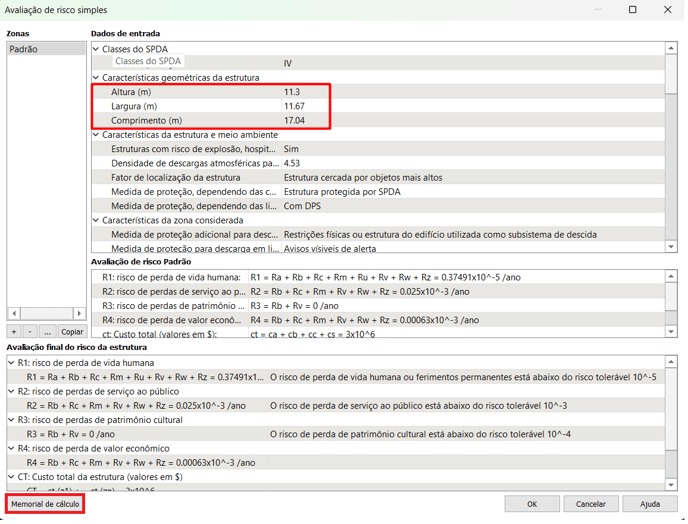

- Será aberto o diálogo para o preenchimento dos dados de entrada da avaliação de risco;
- Informe a Altura (m), Largura (m) e Comprimento (m);
- Informe as demais características da edificação;
Observação: É necessário que o projetista defina todos os fatores e parâmetros necessários para realizar a análise de risco para uma edificação. Todos os fatores são importantes para avaliação de risco, cada qual com sua relevância. A definição dos dados de entrada, bem como sua indicação na NBR 5419:2015, encontram-se descritos no artigo Parâmetros da Avaliação de Risco. Para mais informações de como preencher e interpretar a avaliação de risco recomendamos a leitura do artigo Como determinar o Nível de proteção em um projeto para a NBR5419/2015?.
- Para gerar o Memorial de Cálculo SPDA clique em Memorial de Cálculo;
- Clique em OK para finalizar a avaliação de risco.
2 - Avaliação de risco detalhada
Caso o usuário deseje realizar a Avaliação de risco detalhada deve-se:
- Criar a edificação com os pavimentos;
- Importar e preparar a arquitetura;
- Lançar a área de exposição;
- Realizar a avaliação de risco.
a) Criar a edificação com os pavimentos
Para criar uma nova edificação com o projeto SPDA recomendamos seguir os passos descritos nos artigos Como criar um novo projeto (edificação) no AltoQi Builder? e Criação de um novo projeto (edificação) no AltoQi Builder a partir do modelo 3D.
Neste caso, em que o projeto será criado para realizar a avaliação de risco detalhada e para posteriormente lançar o projeto, deve-se criar todos os pavimento da edificação.
b) Importar e preparar a arquitetura
Para inserir a arquitetura da edificação no projeto, recomendamos seguir com os procedimentos descritos no artigo Como importar uma arquitetura no AltoQi Builder?.
c) Lançar a área de exposição
O próximo procedimento necessário é o lançamento das áreas de exposição no projeto, para que as dimensões da edificação sejam consideradas corretamente.
Para lançar uma área de exposição no projeto de SPDA, recomendamos a leitura do artigo Como lançar a área de exposição.
d) Preencher a avaliação de risco
Após lançar a área de exposição, pode-se preencher os dados da avaliação de risco. Para isso, proceda da seguinte forma:
- Abra o croqui SPDA de um dos seus pavimentos;
- Acesse a guia Operações, grupo Dimensionamento, comando Avaliação de risco detalhada;

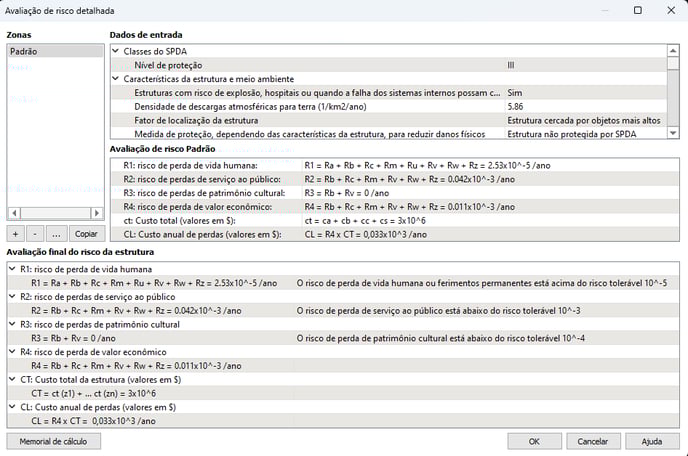

- Será aberto o diálogo para o preenchimento dos dados de entrada da avaliação de risco;
- Informe as características da edificação;
Observação: Com todas as informações preenchidas o programa irá calcular os riscos R1, R2, R3 e R4 e mostrar os valores obtidos, além de informar se é necessário, ou não, a instalação de um sistema de SPDA.
Observação: É necessário que o projetista defina todos os fatores e parâmetros necessários para realizar a análise de risco para uma edificação. Todos os fatores são importantes para avaliação de risco, cada qual com sua relevância. A definição dos dados de entrada, bem como sua indicação na NBR 5419:2015, encontram-se descritos no artigo Parâmetros da Avaliação de Risco. Para mais informações de como preencher e interpretar a avaliação de risco recomendamos a leitura do artigo Como determinar o Nível de proteção em um projeto para a NBR5419/2015?.
- Clique em OK para finalizar a avaliação de risco;
- Com a avaliação de risco finalizada, pode-se gerar o Memorial de Cálculo de SPDA. Para isso, recomendamos a leitura do artigo Como gerar o Memorial de cálculo do projeto de SPDA?
Realizando os procedimentos deste artigo será possível obter os dados da avaliação de risco de uma edificação.
