Durante o processamento de um projeto de incêndio no AltoQi Builder, pode ocorrer a apresentação de indicações, mensagens ou avisos que sinalizam situações em que o cálculo hidráulico não foi concluído corretamente ou que existem inconsistências no lançamento do modelo. Essas mensagens podem estar relacionadas ao comportamento do sistema, como convergência do processo iterativo de cálculo de pressões, ou à configuração incorreta de trechos de rede, como a falta de continuidade do trecho de recalque após uma bomba hidráulica. O objetivo deste artigo é agrupar as principais mensagens e avisos de cálculo que podem aparecer durante o processamento, explicar o que elas significam e orientar a melhor forma de análise e correção no contexto de um projeto de incêndio, abrangendo tanto redes de hidrantes quanto áreas cobertas por sprinklers.
Assuntos tratados neste artigo
-
Indicação - Não foi possível obter a pressão atuante (o processo não convergiu).
-
Ao processar o projeto é informada a mensagem: "A rede não possui trecho de recalque".
- Perguntas Frequentes
Indicação - Não foi possível obter a pressão atuante (o processo não convergiu)
O AltoQi Builder emite alertas a partir de indicações de triângulos amarelos e vermelhos no projeto com a finalidade de atrair a atenção do usuário para o ponto em que é exibido tal triângulo. Estas indicações permitem que o projetista verifique possíveis problemas associados ao lançamento ou dimensionamento no projeto.
Observação: Para verificar qual a mensagem que a indicação de triângulo traz, segure o mouse sobre o triângulo e a mensagem será exibida em seguida.

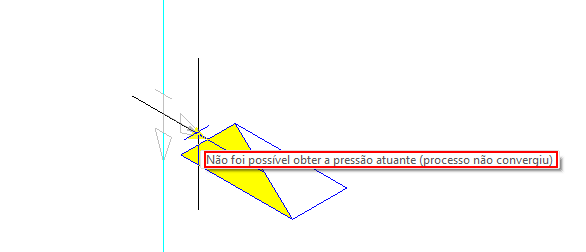

A mensagem Não foi possível obter a pressão atuante (processo não convergiu), em forma de triângulo amarelo sobre hidrantes mais desfavoráveis ou sprinklers na área de operação, significa que os parâmetros de convergência definidos nas configurações do programa não foram alcançados com as iterações processadas para o dimensionamento.
Observação: Esta mensagem somente será atualizada após o processamento do projeto. Para mais informações, sugerimos a leitura do artigo Como processar o dimensionamento no AltoQi Builder?
Observação: Ressaltamos que é de extrema importância certificar-se que o processo tenha convergido antes de definir a bomba do sistema.
A apresentação deste cenário pode ser solucionada com a edição dos valores de convergência, como descrito na sequência.
- Acesse a guia principal Arquivo - Configurações...;
- Na janela Configurações, selecione a aba Incêndio;
- Junto do grupo Dimensionamento, selecione a opção Convergência; Altere os campos conforme julgar necessário, como no exemplo da imagem abaixo. Alguns valores são recomendados a seguir:
Precisão mínima (m.c.a.):
Erro máximo admitido no processo iterativo relacionado ao cálculo da pressão. Recomenda-se atribuir o valor igual a 0.01 em alguns casos de não convergência do processo;Número máximo de iterações:
Quantidade de iterações para obtenção de pressões e curva da bomba. Sugere-se definir o valor igual a 1000;
Incremento para obtenção das vazões:
Variação ou acréscimo do valor a ser adotado ao longo das iterações para obtenção das vazões. Quanto menor a porcentagem, mais refinado e lento é o processo. Sugere-se atribuir o valor igual a 5 em alguns casos de não convergência do processo.
- Clique em OK para finalizar a edição dos parâmetros de convergência;
- Atualize o dimensionamento com o comando Processar, situado na guia Operações - grupo Dimensionamento.
Incremento de vazão (%):
O incremento da vazão é um parâmetro de cálculo utilizado no dimensionamento das redes de incêndio e tem como finalidade controlar a forma como o programa realiza o processo iterativo para encontrar o equilíbrio entre vazões e pressões da rede. Ele não é ou representa uma margem de segurança na vazão dos hidrantes, mas sim um fator que define a precisão e a velocidade da convergência do cálculo. Valores elevados de incremento fazem o programa convergir mais rapidamente, porém podem levar a oscilações e resultados menos precisos, enquanto valores baixos tornam o cálculo mais estável e preciso, ainda que mais lento. Por isso, recomenda-se manter o incremento no valor padrão, alterando-o apenas em casos específicos em que o processamento não seja concluído devido à falta de convergência. É importante reforçar que, para atender exigências de pressão e vazão mínimas, essas informações devem estar devidamente cadastradas no próprio hidrante lançado, e não no incremento.
Verifique se a indicação em forma de triângulo sobre o hidrante ou os sprinklers deixou de ser apresentada, ou acesse a janela Gerenciador, e gere a planilha de pressões normalmente. Para a situação associada à bomba hidráulica, defina-a novamente, como descrito no artigo Como definir a bomba hidráulica?.
Se, depois que realizar as alterações, a indicação sobre o hidrante permanecer, ou ainda, a geração da planilha de pressões for impossibilitada, altere novamente os parâmetros de convergência.
Observação: Quanto maior o valor da precisão mínima e menor o incremento de vazão, maior será a possibilidade da convergência ser obtida com sucesso.
Assim, verificamos como solucionar a indicação Não foi possível obter a pressão atuante (o processo não convergiu)
Ao processar o projeto é informada a mensagem: "A rede não possui trecho de recalque"
A plataforma AltoQi Builder, permite o lançamento de bombas nas disciplinas Hidráulico e Incêndio. Em alguns projetos, que contenham bombas lançadas, ao utilizar o comando "Processar" a mensagem "A rede não possui trecho de recalque" poderá ser apresentada, como ilustra a imagem abaixo:
O aparecimento desta mensagem indica que uma bomba está lançada no projeto, porém ainda não foi realizado o lançamento das tubulações de saída desta bomba, ou então, o trecho de saída não foi conectado à bomba corretamente.

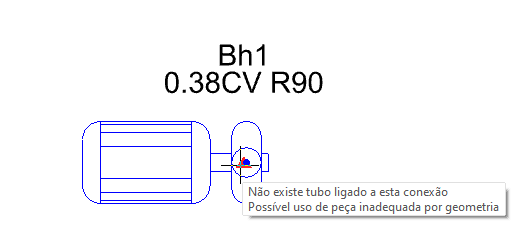

A maneira mais simples de identificar que a bomba não possui tubos ligados à ela, se dá através da visualização de triângulos vermelhos que serão apresentados no desenho. Como ilustra a imagem abaixo, ao posicionar o cursos em cima do triângulo vermelho, será apresentada a mensagem "Não existe tubo ligado a esta conexão" ou "Não existe fluxo de saída nesta conexão (possível final de rede)".
"Não existe tubo ligado a esta conexão":
Para solucionar a situação acima, quando a mensagem apresentada no triângulo vermelho é "Não existe tubo ligado a esta conexão", deve-se lançar condutos que iniciem na posição onde está sendo mostrado o triângulo vermelho.
Observação: O lançamento manual de tubos pode ser realizado em planta baixa ou em detalhe isométrico, e em caso de dúvidas no lançamento, recomenda-se seguir as orientações descritas no artigo Lançamento manual de condutos em planta baixa no AltoQi Builder.
Caso a mensagem apresentada no triângulo vermelho seja "Não existe fluxo de saída nesta conexão (possível final de rede)", mas os condutos já estão lançados e conectados corretamente com a bomba, provavelmente os sentidos de fluxo da tubulação de saída está apontando na direção da bomba, como se a água estivesse entrando na bomba.
Para solucionar tal situação, deve-se inverter o sentido de fluxo dos tubos conforme indicado no artigo Como inverter o sentido de fluxo dos tubos do projeto hidrossanitário, de gás e incêndio?.
Com as orientações e os materiais indicados neste artigo, será possível solucionar a mensagem "A rede não possui trecho de recalque".
Considerações Finais
As mensagens de cálculo e avisos apresentadas durante o processamento de um projeto de incêndio são ferramentas importantes para a validação do modelo hidráulico e para a identificação de inconsistências que possam comprometer a análise do sistema. Entender o significado de avisos como “Não foi possível obter a pressão atuante (o processo não convergiu)” ou “A rede não possui trecho de recalque” facilita a correção de situações de lançamento incorreto ou de configuração inadequada do projeto. Sempre que essas mensagens surgirem, recomenda-se revisar o lançamento dos elementos, ajustar parâmetros de convergência e, se necessário, utilizar os materiais auxiliares sobre processamento e verificação disponíveis no suporte do AltoQi Builder para garantir que o projeto seja processado e validado de forma completa e confiável.
Perguntas Frequentes
O que significa a mensagem “Não foi possível obter a pressão atuante (o processo não convergiu)”?
Essa indicação aparece quando o processo de cálculo hidráulico não atingiu os critérios de convergência definidos nas configurações do Builder. Em projetos de incêndio, isso pode ocorrer quando os parâmetros de vazão e altura exigidos pelo sistema são muito elevados ou quando as iterações do cálculo não conseguem equilibrar as soluções numéricas necessárias para obter pressões válidas. Este aviso normalmente aparece na forma de um triângulo amarelo sobre hidrantes mais desfavoráveis ou sobre sprinklers na área de operação.
Quando a mensagem “A rede não possui trecho de recalque” é apresentada?
Essa mensagem indica que a bomba hidráulica lançada no projeto não está conectada a um trecho de tubulação de recalque válido. Isso pode acontecer quando a tubulação de saída da bomba ainda não foi lançada ou não foi conectada corretamente à bomba, resultando em ausência de rede de saída no cálculo. Identificar triângulos vermelhos no croqui e verificar se os condutos estão conectados corretamente à bomba é uma ação inicial recomendada.
As mensagens de triângulo sempre indicam erro?
Não necessariamente. O AltoQi Builder utiliza triângulos vermelhos e amarelos para indicar avisos e inconsistências que merecem atenção. Um triângulo amarelo normalmente é um aviso que não impede o processamento completo, enquanto um triângulo vermelho costuma indicar uma condição que, de fato, interrompe o fluxo de cálculo ou impede a obtenção de resultados.
Essas mensagens aparecem antes do processamento?
Não. Os avisos de convergência ou de ausência de trecho de recalque só são atualizados após a execução do comando Processar, quando o programa realiza o cálculo hidráulico e tenta determinar as pressões e vazões um a um em todos os trechos da rede.
O que fazer quando o processo não convergiu?
Recomenda-se verificar os parâmetros de convergência nas configurações de projeto do módulo Incêndio. Ajustar os valores de precisão mínima, número máximo de iterações ou incremento de vazões pode auxiliar o cálculo a atingir convergência numérica. Além disso, revisar o lançamento de dispositivos e tubulações pode eliminar inconsistências que tornam o cálculo instável.
É recomendado utilizar peças ou condutos fixados no projeto de incêndio?
Não. Não é recomendado fixar peças ou condutos em projetos de incêndio. A fixação força o programa a manter diâmetros ou componentes específicos, fazendo com que esses trechos agravem a obtenção de pressão da rede no AltoQi Builder.
Quando peças ou condutos estão fixados, o cálculo hidráulico pode encontrar restrições artificiais, criando gargalos na rede que dificultam ou impedem a convergência do cálculo. Isso pode resultar em mensagens de aviso, falhas no processamento ou em resultados hidráulicos inconsistentes.
Para garantir um cálculo estável e confiável, recomenda-se manter os elementos não fixados, permitindo que o programa calcule sem interferências o projeto de incêndio.
