Erro L24 - Pilar com seção inconsistente

Ao realizar o detalhamento de pilares através do AltoQi Eberick, diversos critérios normativos e geométricos são verificados para garantir que os elementos atendam aos requisitos necessários para o processamento e detalhamento da estrutura.

Quando alguma dessas verificações não é satisfeita, o programa apresenta o Erro L24 – Pilar com seção inconsistente.

Dimensões mínimas para os pilares

O item 13.2.3 da norma NBR 6118:2023 prescreve que "A seção transversal de pilares e pilares-parede maciços, qualquer que seja a sua forma, não pode apresentar dimensão menor que 19 cm.". Este mesmo item indica, em seguida, que em casos especiais permite-se a consideração de dimensões entre 14 cm e 19 cm, desde que os esforços solicitantes de cálculo sejam majorados pelo coeficiente γn, que deve ser calculado de acordo com a equação abaixo:

onde b é a menor dimensão do pilar. Além disso, este item de norma também indica que não é permitido que a área da seção transversal do pilar seja menor que 360 cm2.

Assim, o AltoQi Eberick limita as dimensões dos pilares para cumprir estes limites normativos, sendo que caso os pilares lançados apresentem dimensões inferiores aos limites, o programa emitirá o erro.

Além das dimensões mínimas previstas em norma, o erro também poderá ocorrer nas seguintes situações:

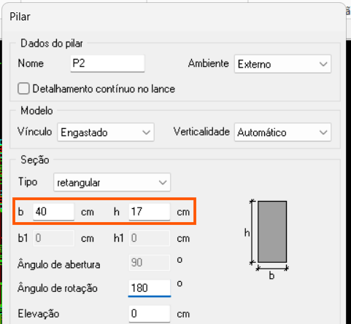

• A dimensão b do pilar é maior que a dimensão h;

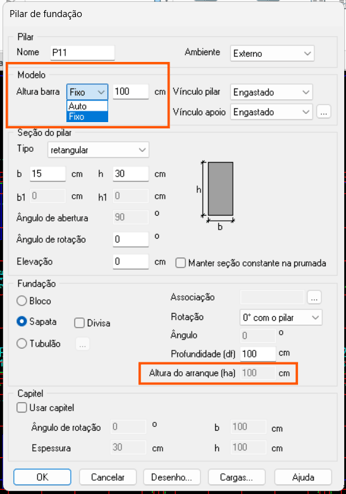

• Em pilares de fundação do tipo bloco ou tubulão, a altura de arranque (ha) é maior que a altura da barra;


• Em fundações pré-moldadas, a altura do pilar fora do cálice (hv) é maior que a altura da barra;
• Em núcleos rígidos, alguma lâmina possui comprimento ou espessura inferiores à Dimensão mínima configurada ou a área total da seção transversal é inferior ao valor definido em Seção transversal mínima.

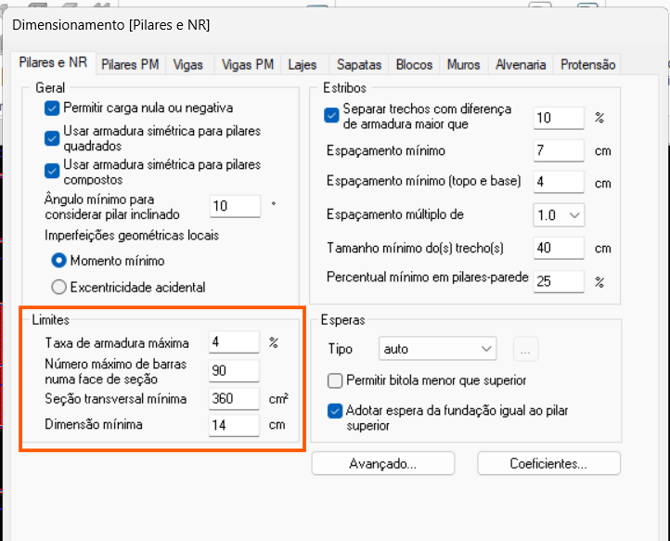

Os limites considerados para esta verificação podem ser alterados pelo usuário através da aba Estrutura - Configurações - Projeto - Dimensionamento - Pilares, nos campos Seção transversal mínima e Dimensão mínima:

Por meio desses campos, o AltoQi Eberick permite que sejam configurados valores inferiores aos recomendados pela norma.

Após identificar o pilar ou núcleo rígido indicado na guia Erros, verifique qual das situações está ocasionando a inconsistência e realize o ajuste correspondente.

Na maioria dos casos, basta aumentar as dimensões da seção transversal para que atendam aos valores configurados em Seção transversal mínima e Dimensão mínima.

Caso o erro persista, verifique também os seguintes itens:

• Ajuste o lançamento do pilar, invertendo os valores de b e h e rotacionando o elemento, se necessário;
• Para pilares de fundação, reduza a altura de arranque (ha) ou aumente a Altura da barra. Se preferir, utilize a opção Auto, permitindo que o programa determine automaticamente esse valor;
• Para fundações pré-moldadas, verifique se a altura do pilar fora do cálice (hv) não é superior à altura da barra;
• Quando o erro estiver relacionado a um núcleo rígido, confirme se todas as lâminas possuem comprimento e espessura superiores à Dimensão mínima configurada e se a área total da seção transversal atende ao valor definido em Seção transversal mínima.
