Lâmpadas e comandos

Lançando um interruptor paralelo de seis teclas

Para realizar o lançamento de uma combinação de pontos diferente das existentes no programa será necessário criar uma peça e um conjunto de pontos com a combinação desejada.

Para verificar como realizar estes procedimentos recomendamos a leitura dos artigos:

O exemplo exibido no artigo exibe a combinação de seis teclas paralelas mas este procedimento pode ser realizado para criar qualquer combinação.

Lançando um interruptor paralelo de seis teclas

Em projetos de instalações elétricas é muito comum ter a necessidade de utilizar, em uma mesma caixa 2x4" ou 4x4", mais de uma tecla de interruptor, sejam eles com comando simples ou paralelo.

No módulo Elétrico, o procedimento mais prático para o lançamento deste tipo de interruptor é realizado através do comando Conjunto, que permite a inserção simultânea de mais de um ponto na mesma caixa.

ObservaçãoA utilização do comando Conjunto se aplica caso seja necessário efetuar o lançamento de interruptores (simples/paralelo) com mais de uma tecla, combinação de interruptores com tomadas, etc.

Para realizar o lançamento de um interruptor paralelo de seis teclas será necessário:

  • Criar um novo Conjunto com a combinação de pontos desejada;
  • Lançar este conjunto no projeto.

1 - Cadastrando um conjunto

Para tornar o lançamento de uma peça com vários pontos mais fácil e rápido, o módulo Elétrico disponibiliza o comando Conjunto, que permite a inserção simultânea de mais de um ponto na mesma caixa. Como para o exemplo proposto (interruptor paralelo de seis teclas) não existe este conjunto disponível, será necessário cadastra-lo.

Observação: Para realizar este cadastro recomendamos a leitura do artigo Cadastrando um conjunto.

Na utilização de interruptores paralelos sempre deve existir o interruptor paralelo de entrada e o de saída para que o esquema de ligação desses pontos seja atendido. Portanto poderá ser necessário cadastrar os conjuntos  (6x) Interruptor paralelo de entrada  e  (6x) Interruptor paralelo de saída.

2 - Lançamento das lâmpadas

O primeiro procedimento que deve ser realizado é o lançamento das lâmpadas, portanto:

  • Acesse a guia Lançamento, grupo Rede e defina a Posição;

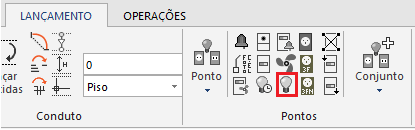

  • Ainda na guia Lançamento, acesse o grupo Pontos, botão Lâmpada;

  • Defina o ponto de inserção;
  • Na janela Peça, selecione a peça e a simbologia;
  • Determine o Ponto diretor e pressione Enter para encerrar o comando;
  • Repita esse procedimento para lançar a quantidade de lâmpadas desejadas.

3 - Lançamento do interruptor paralelo de entrada de 6 teclas

O próximo passo será inserir o conjunto de interruptores paralelos de entrada, portanto proceda da seguinte maneira:

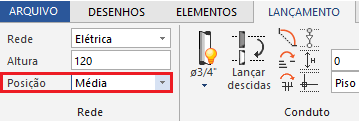

  • Acesse a guia Lançamento, grupo Rede e defina a Posição - Média;

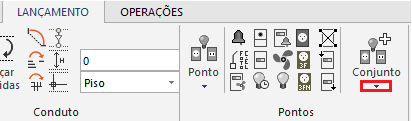

  • Ainda na guia Lançamento, acesse o grupo Pontos, comando Conjunto - (6x) Interruptor paralelo de entrada;

  • Defina o ponto de inserção;

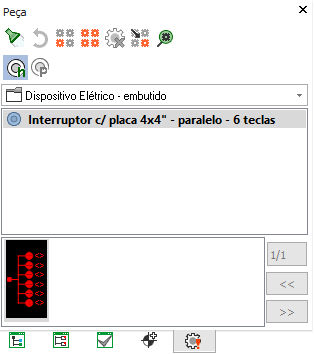

  • Na janela Peça, selecione a peça e a simbologia;

Observação: Note que o programa lista apenas as peças adequadas à situação definida. Neste caso, apresenta apenas as peças contendo exatamente um interruptor paralelo de seis teclas, facilitando a escolha da peça correta.

  • Determine o ponto diretor;
  • A linha de comando informará Interruptor paralelo de entrada (1) - Selecione o ponto, portanto, com a mira, selecione a(s) lâmpada(s) que o primeiro interruptor acionará;
  • Pressione Enter para confirmar este comando;
  • A linha de comando informará Interruptor paralelo de entrada (2) - Selecione o ponto, portanto, novamente com a mira, selecione a(s) lâmpada(s) que o segundo interruptor acionará;
  • Pressione Enter para confirmar este comando;
  • A linha de comando informará Interruptor paralelo de entrada (3) - Selecione o ponto, portanto, novamente com a mira, selecione a(s) lâmpada(s) que o terceiro interruptor acionará;
  • Pressione Enter para confirmar este comando;
  • A linha de comando informará Interruptor paralelo de entrada (4) - Selecione o ponto, portanto, novamente com a mira, selecione a(s) lâmpada(s) que o quarto interruptor acionará;
  • Pressione Enter para confirmar este comando;
  • A linha de comando informará Interruptor paralelo de entrada (5) - Selecione o ponto, portanto, novamente com a mira, selecione a(s) lâmpada(s) que o quinto interruptor acionará;
  • Pressione Enter para confirmar este comando;
  • A linha de comando informará Interruptor paralelo de entrada (6) - Selecione o ponto, portanto, novamente com a mira, selecione a(s) lâmpada(s) que o sexto interruptor acionará;
  • Pressione Enter para confirmar este comando;

Observação: Repita este procedimento para lançar o conjunto (6x) Interruptor paralelo de saída.

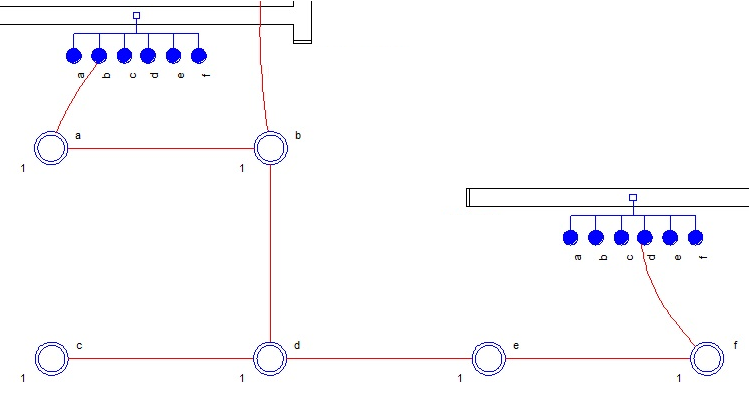

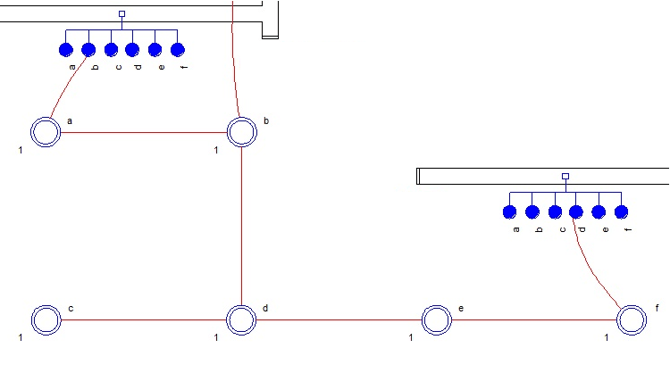

Executando os procedimentos como descrito nesse artigo, tem-se o lançamento dos Interruptores paralelos de seis teclas. Para finalizar deve-se realizar a definição do circuito, a ligação dos condutos entre os pontos e Processar seu projeto.
