Como adicionar uma legenda de condutos no projeto?

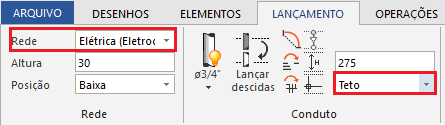

Durante o lançamentos dos condutos devemos definir a rede/sub-rede e a posição do trecho horizontal em que cada conduto será inserido.

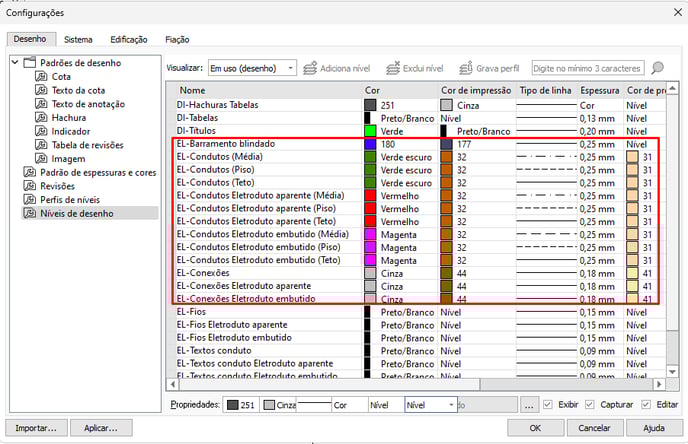

Acessando os níveis de desenho, guia Desenhos - grupo Níveis, é permitido adotar um tipo específico de linha para cada nível de conduto existente, sendo estes separados por posição e rede/sub-rede de lançamento.


Observação:  Para verificar como realizar esta configuração recomendamos a leitura do artigo Como alterar o tipo de linha dos condutos.

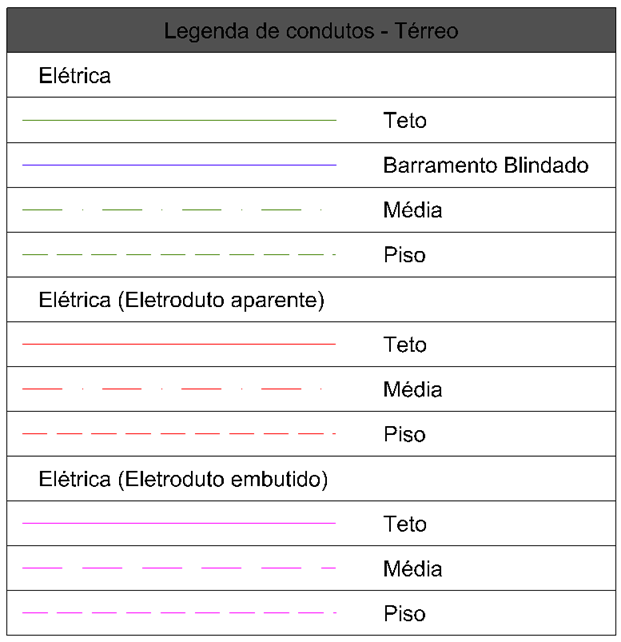

Para facilitar a identificação da posição que cada tipo de linha representa, o AltoQi Builder possui um comando que permite a inclusão de uma legenda de condutos no croqui do projeto. A tabela referente a legenda de condutos tem o objetivo de identificar os condutos contidos na planta ou detalhe, de acordo com a posição em que se encontram.


Índice



Como incluir a legenda de conduto

Para incluir a legenda de conduto no croqui realize o seguinte procedimento:
  • Acesse a guia Operações, grupo Tabelas, comando Legenda de condutos;
  • Clique no croqui para posicionar a legenda.

A legenda é atualizada automaticamente sempre que for alterada a posição do trecho horizontal de algum conduto ou se for lançado algum conduto em uma posição ainda não apresentada na legenda, assim como, se utilizarmos uma nova sub-rede.

Personalizando a legenda de condutos

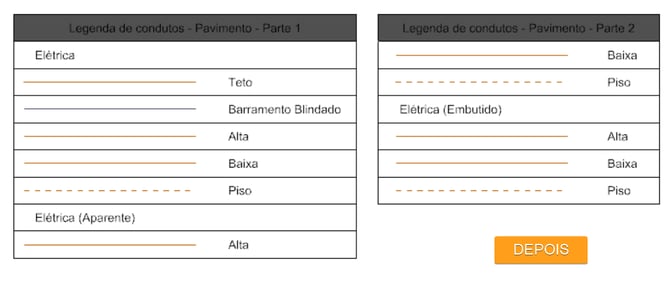

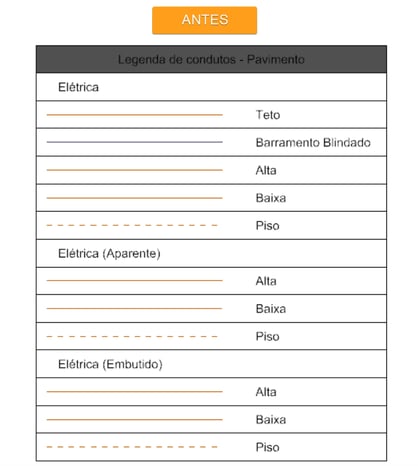

A partir da atualização 2021-02, é possível editar a altura e a largura da legenda de condutos. Para isso:

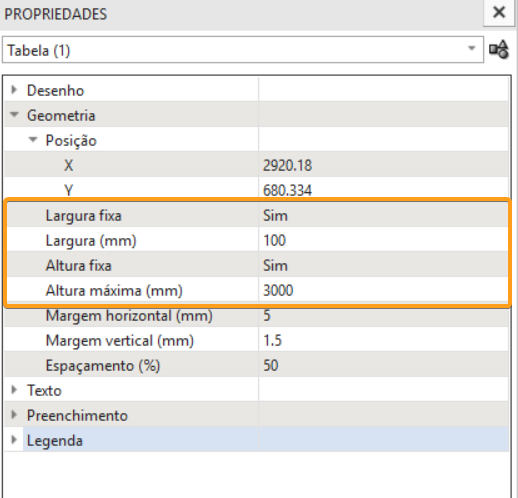

  • Selecione a legenda e abra a janela Propriedades ( Disponível na guia Elementos, grupo Acessar)
  • Na janela Propriedades procure pelas configurações Altura Fixa e Largura Fixa.
  • Para editar essas propriedades marque como Sim.

  • Em Largura e Altura máxima coloque os valores desejados em mm.

Como adicionar uma legenda de conduto no QiB 2017 e QiB 2018

Durante o lançamentos dos condutos devemos definir a rede/sub-rede e a posição do trecho horizontal em que cada conduto será inserido.

Acessando o menu Arquivo - Configurações - Fiação- Preferências - Exibição, é permitido configurar um tipo específico de linha para cada posição de lançamento.

Observação: Para verificar como realizar esta configuração recomendamos a leitura do artigo Como alterar o tipo de linha dos condutos.


Para facilitar a identificação da posição que cada tipo de linha representa, o AltoQi Builder possui um comando que permite a inclusão de uma legenda de condutos no croqui do projeto. A tabela referente a legenda de condutos tem o objetivo de identificar os condutos contidos na planta ou detalhe, de acordo com a opção configurada e com a posição em que se encontram.

Observação: Se a opção Não estiver selecionada em Adotar padrão a legenda dos condutos ficará em branco.



Para incluir a legenda de conduto no croqui realize o seguinte procedimento:

  • Acesse a guia Operações, grupo Tabelas, comando Legenda de condutos;
  • Clique no croqui para posicionar a legenda.

A legenda é atualizada automaticamente sempre que for alterada a posição do trecho horizontal de algum conduto ou se for lançado algum conduto em uma posição ainda não apresentada na legenda, assim como, se alterarmos a forma de exibição nas Configurações.

Realizando os procedimentos descritos neste artigo é possível incluir uma legenda de condutos como detalhamento do seu projeto.
