Lançando cortes das unidades de tratamento em planta baixa
O programa AltoQi Builder cria automaticamente o corte das unidades de tratamento inseridas no projeto. Portanto, é possível inserir no croqui de lançamento sanitário os detalhes das seguintes unidades de tratamento: Tanque séptico (fossa), Filtro anaeróbio, Sumidouro, Caixa de gordura, Vala de filtração e Vala de infiltração. Após lançar as unidades de tratamento no projeto as mesmas serão apresentadas no gerenciador, possibilitando a inclusão dos cortes na planta baixa.
Para incluir os detalhamentos na planta baixa execute os procedimentos descritos a seguir:
- Abra o croqui de lançamento sanitário do pavimento em que as unidades de tratamento foram lançadas;
- Acesse o Gerenciador, na guia Operações, Grupo Exibir;
- Localize as unidades de tratamento no Gerenciador;

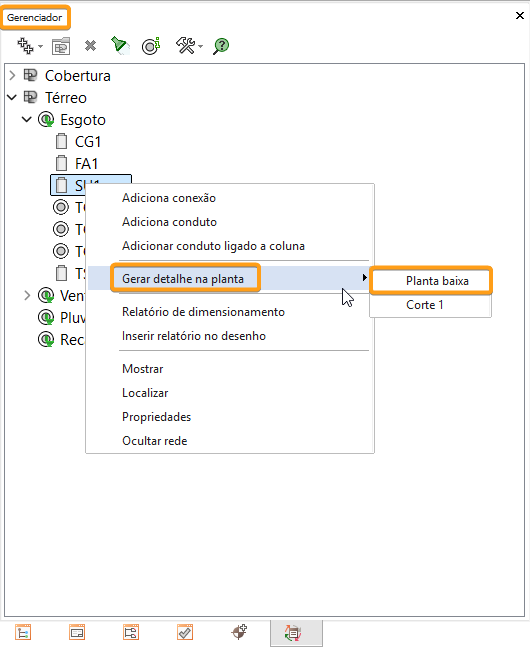

- Clique com o botão direito do mouse sobre a unidade desejada e selecione o menu de contexto Gerar detalhe na planta;
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsnbb8cf873cb0be269ceb48fe511e5a7199e1721f7e4d599f0a6d07a39a474c05a0ab4cc058deaaf1337a1358eec33fac7.png)

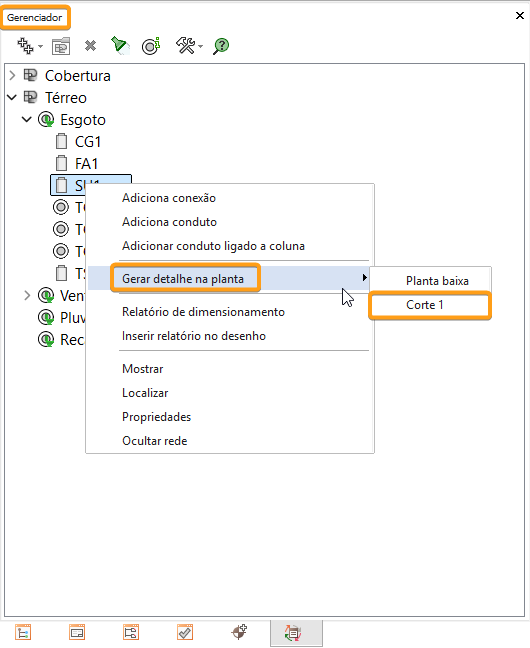

- Selecione uma das opções de corte disponível;
- Clique no ponto onde deseja inserir o corte no croqui;

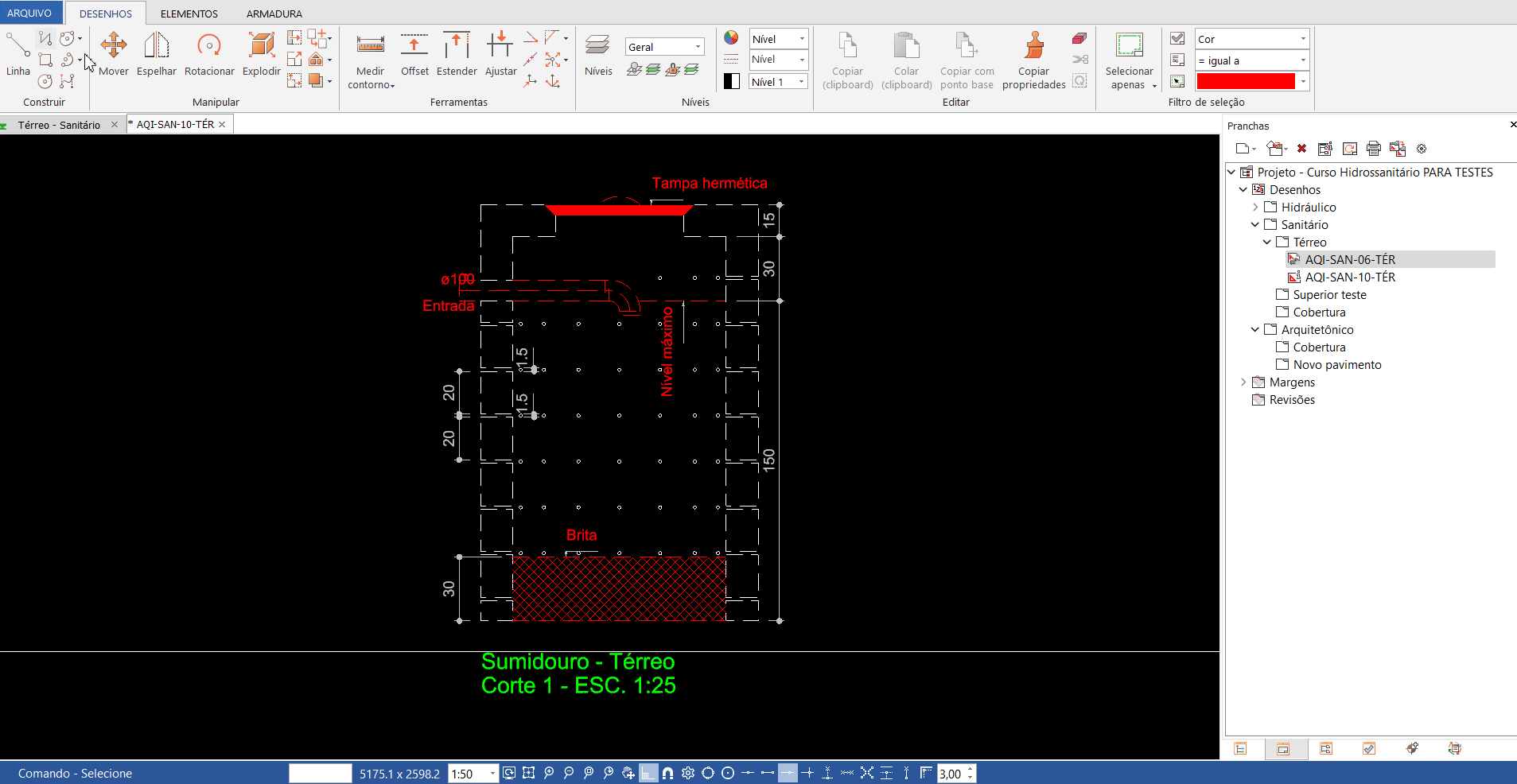

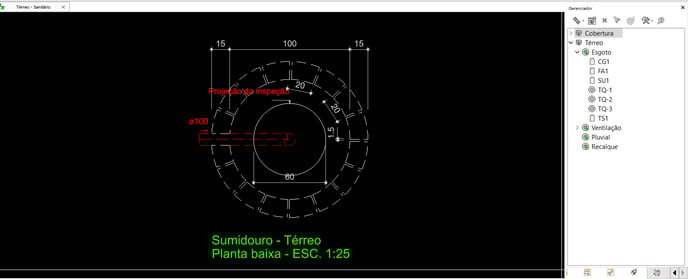

- Pressione Esc para sair do comando, os cortes serão apresentados em planta baixa conforme apresentado na imagem abaixo.
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn0a58c9486fef9a4aede44356588a0d9abca5a5febeec4847a08b3f363748ab512c5ca78a9f97ed700061d3def8af15d2.png)
Caso sejam efetuadas alterações no projeto após o lançamento dos cortes das unidades de tratamento, os mesmos serão automaticamente atualizados, ficando de acordo com as novas configurações do projeto.
